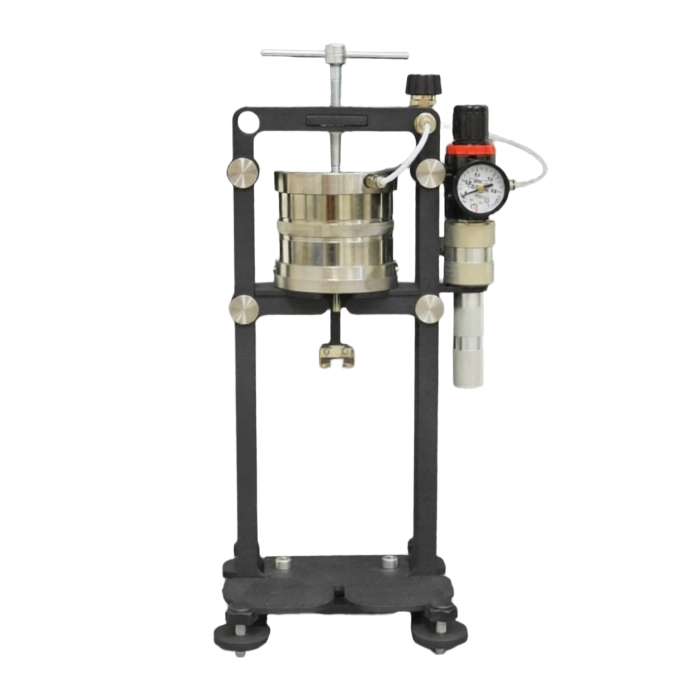

Фильтр-пресс ФП-2 (стандартная ячейка. Купить!

Описание

Фильтр-пресс ФП-2 (LPLT) со стандартной ячейкой с устройством повышения давления предназначен для определения показателя фильтрации (водоотдачи) глинистых растворов, применяемых при бурении нефтяных и газовых скважин.

Показатель фильтрации буровых глинистых растворов определяется количеством фильтрата в кубических сантиметрах, выделяющегося при избыточном давлении 0,7МПа (7 кг/см2) за 30 минут с площади фильтрации диаметром 76,3мм.

После окончания измерения показателя фильтрации раствора определяется толщина глинистой корки, образующейся на фильтре, а также возможно определение показателя липкости глинистой корки.

Прибор Фильтр-пресс ФП-2 обеспечивает:

точное определение начала фильтрации;
возможность измерения количества выделившегося фильтрата за любой промежуток времени (в пределах 30 мин.);
постоянное давление фильтрации.

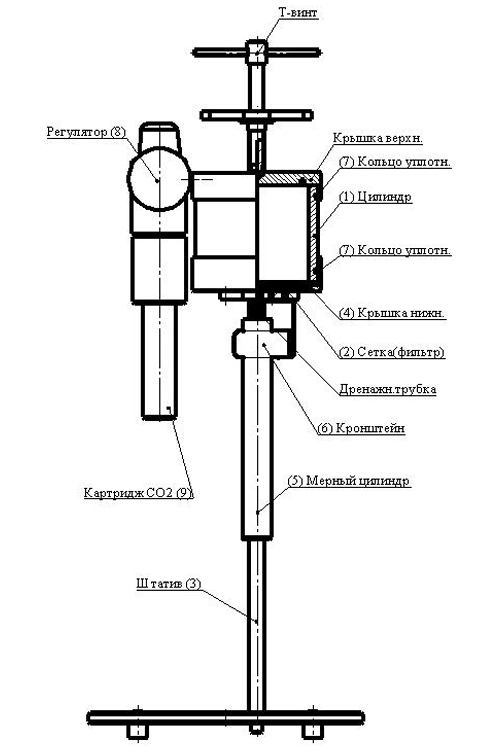

Устройство прибора ФП-2

Фильтр-пресс ФП-2 состоит из следующих основных узлов:

Основной деталью является цилиндрическая фильтровальная ячейка (1) для бурового раствора, с внутренним диаметром — 90мм. и высотой не менее — 70мм.
В углубление нижней крышки (4) устанавливается сетка (2), на которую помещается фильтровальная бумага. Для получения коррелируемых результатов, должна использоваться фильтровальная бумага диаметром 90 мм одинаковой толщины.
Ячейка изготовлена из материалов, стойких к высокощелочным растворам, и установлена таким образом, чтобы носитель давления мог быть легко подан вовнутрь и отведен через регулятор (8).
На штативе (3) лежит нижняя крышка с дренажной трубкой для выхода фильтрата в градуированный мерный цилиндр (5).
Герметичность обеспечивается уплотнительными кольцами (7).
Верхняя и нижняя крышки поджимаются Т-образным винтом. Таким образом, весь комплект закрепляется на штативе.
Давление может создаваться при помощи любой безопасной для раствора среды.
Пресс оснащен регулятором давления с манометром и могут быть оборудованы переносными баллонами давления, малогабаритными баллонами давления или другими средствами для создания давления.

Принцип работы пресса ФП-2

Испытуемый раствор наливается в ячейку и устанавливается на штатив. Для проведения испытания необходимо зарядить в картридж (9) баллончик с газом СО2. При открытии вентиля газ из баллончика поступает в редуктор. Вращением вентиля по часовой стрелке устанавливается давление 0,7МПа.
Далее газ поступает в ячейку с испытуемым раствором.
После подачи давления в ячейку начинается процесс фильтрации.
По мере фильтрации объем раствора в ячейке уменьшается на количество выделившегося фильтрата.
Количество выделившегося фильтрата определяется по шкале мерного цилиндра (5), градуированного в кубических сантиметрах.

Технические характеристики устройства

Диапазон измерения объема фильтрата, см³	0 — 60
Фактический диаметр фильтрата (сетка фильтра 60 меш), мм	76,3
Площадь фильтрации, см²	45,2 +0,6
Номинальный объем пробы используемого раствора, см³	295 ±3
Давление в рабочей камере, МПа (bar)	0,69 +0,035 (7)
Вместимость баллончика СО2, гр.	12
Температура испытуемого раствора, °С	до +90
Время фильтрования, мин	30
Габаритные размеры в собранном виде, мм	200х525
Масса, кг	7,5

Комплект поставки

Прибор ФП-2 в сборе, шт	1
Фильтровальная бумага 90мм, шт	100
Комплект уплотнителей, шт	1
Мерный цилиндр 10см³ или 25см³, шт	1
Баллончик СО2, шт	10
Штекер быстроразъемный для пневморозеток 5мм, шт	1
Паспорт/ Руководство по эксплуатации, экз	1
