Горизонтальная камера для элюирования FlatEl-S1 (Флатель-S1)

Описание

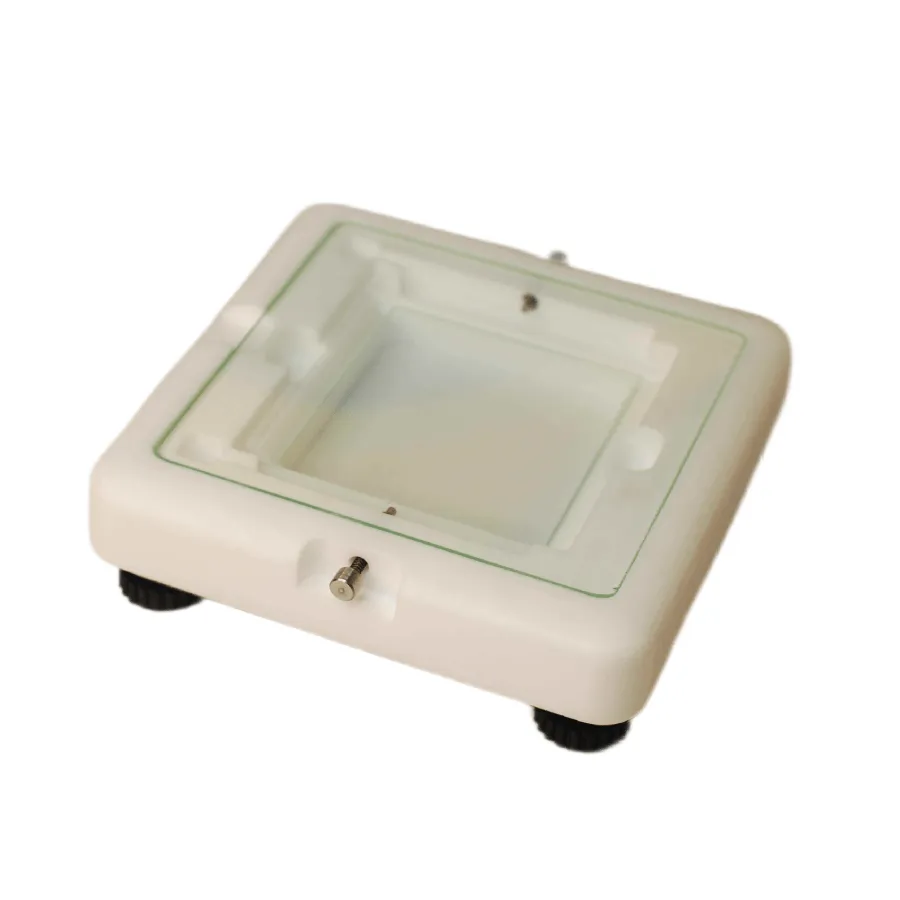

FlatEl-S1 — это камера для горизонтального элюирования Флатель-S1, обеспечивающая работу с ТСХ пластинами 10 х 10 см.

Основные потребители этого прибора:

• академические и исследовательские институты,
• ВУЗы,
• лаборатории судебно-медицинской экспертизы,
• фармацевтические лаборатории,
• колледжи и училища, где изучают химию.

Преимущества камеры FlatEl-S1

• Может работать с высокоэффективными пластинами, то есть обеспечивать более точный процесс ВЭТСХ.
• Камеру выгодно отличает минимальный расход реагентов, малые габариты, возможность проведения таких модификаций процесса ТСХ, как TANK и SANDWICH.
• Использует принципы микрофлюидики, капиллярный эффект для подачи растворителя на пластину.

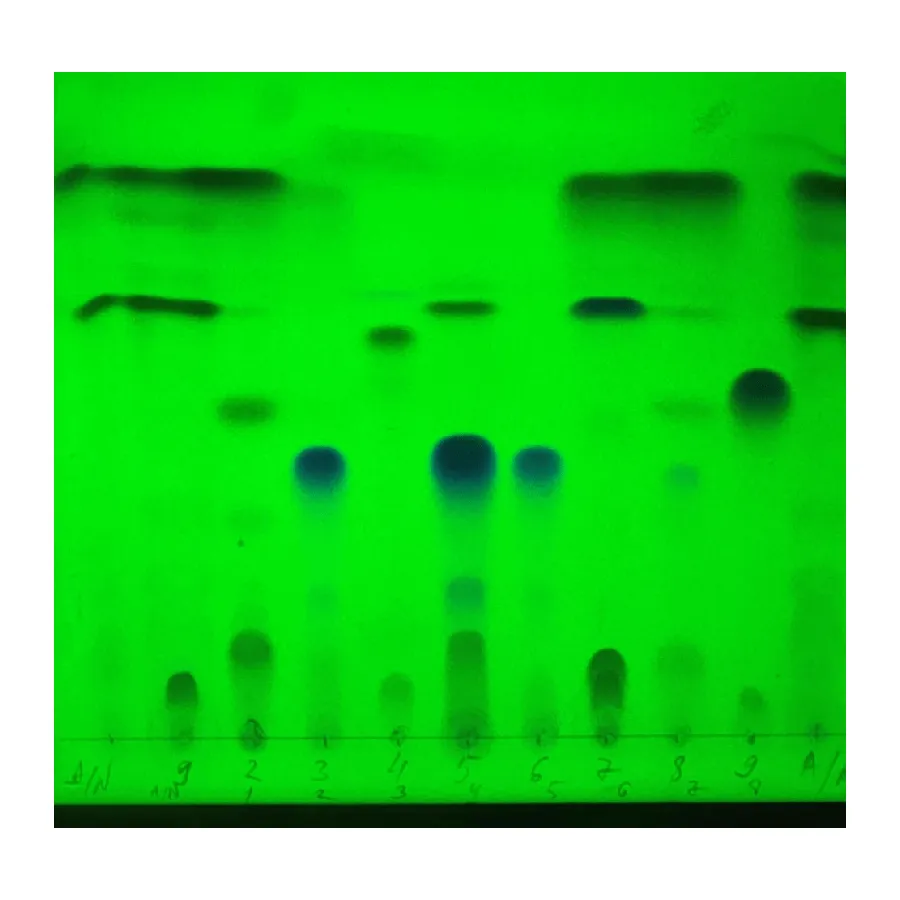

• Прибор позволяет выполнить два разделения одновременно, навстречу друг другу, на одной пластине размером 100 Х 100 мм. Это позволяет провести хроматографию 24 проб.

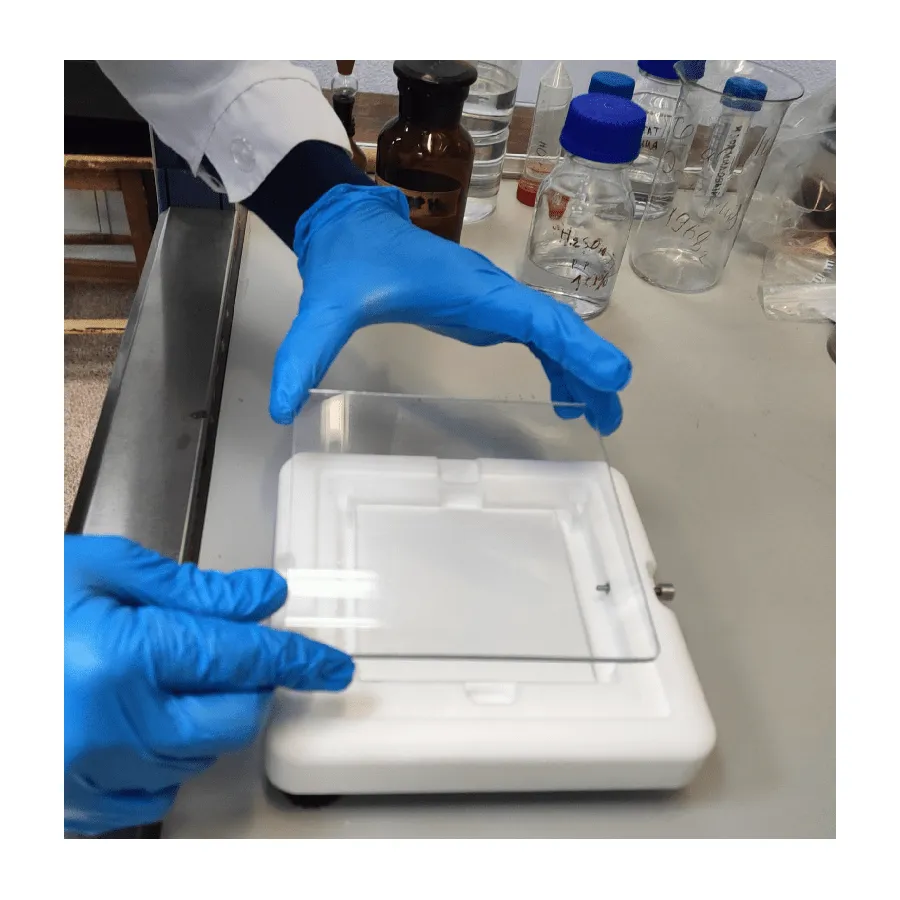

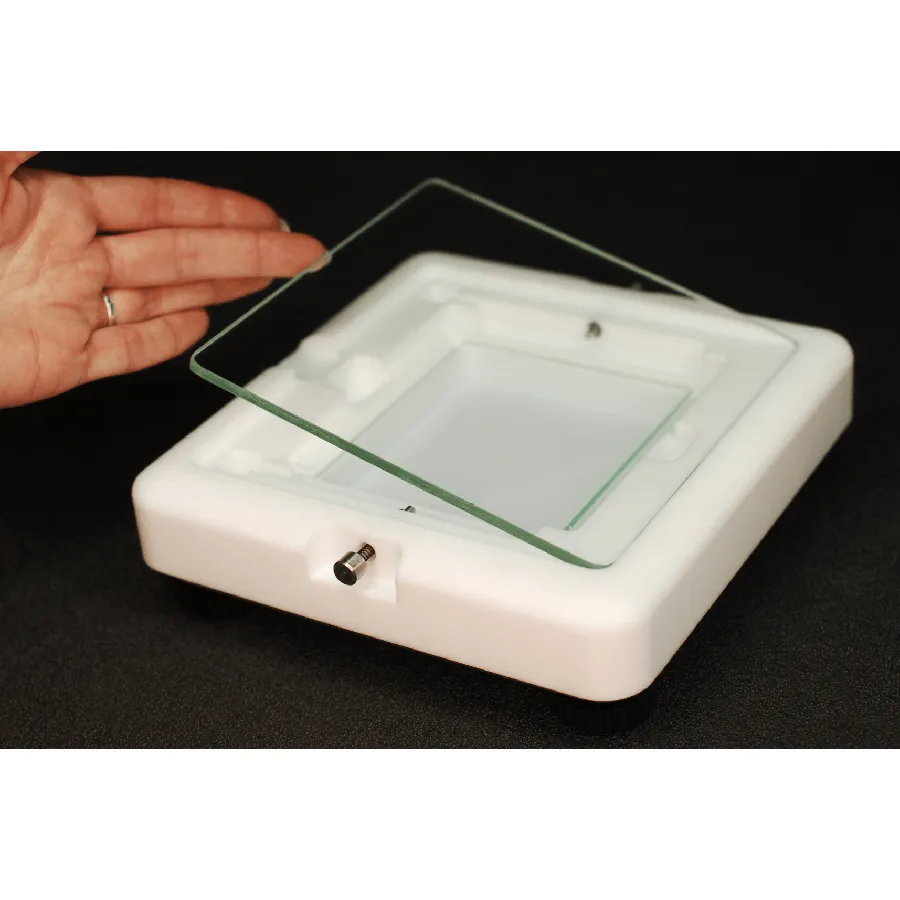

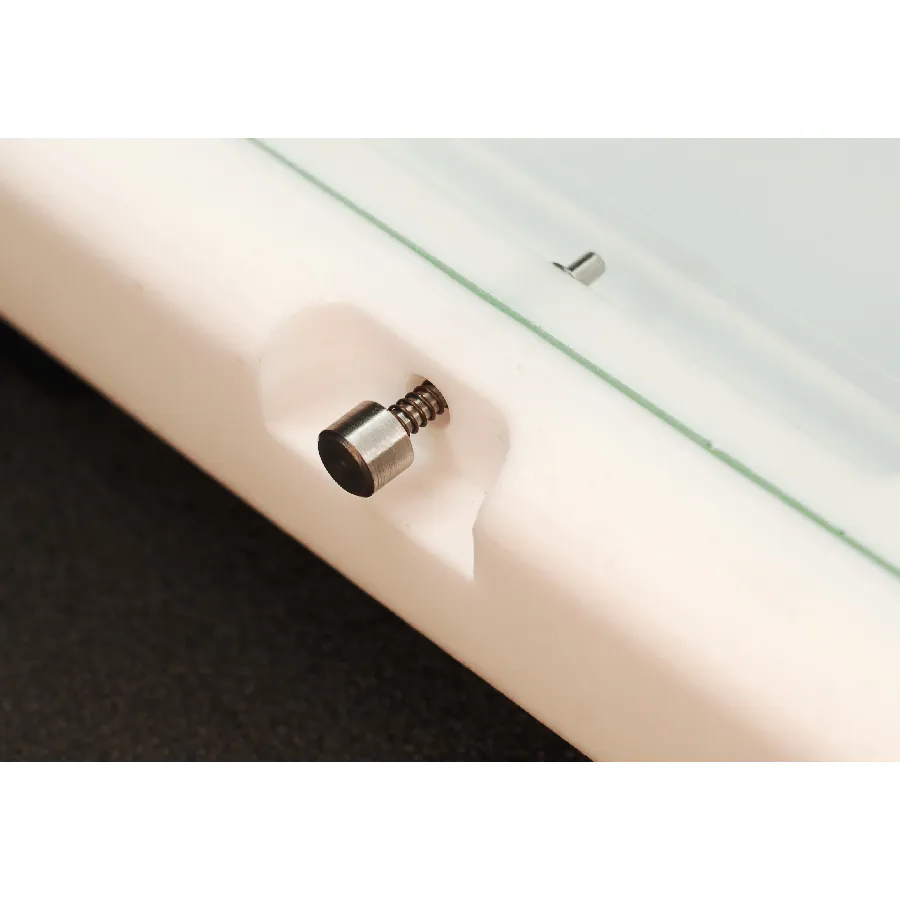

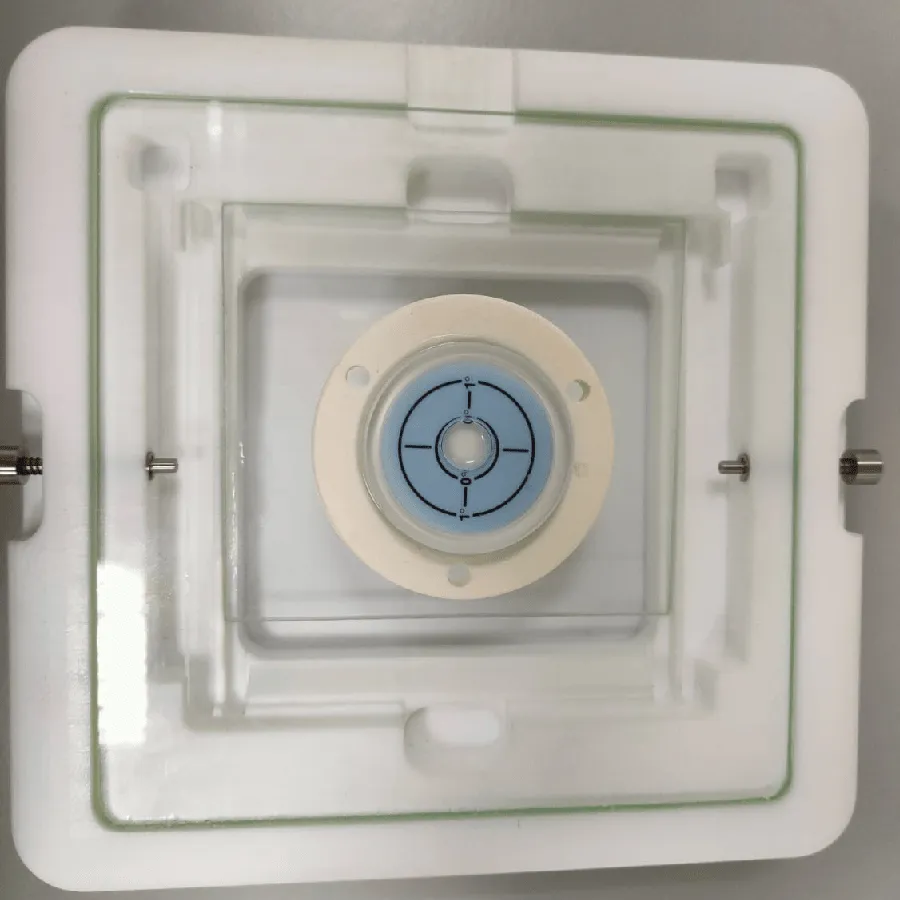

• Старт процесса происходит по нажатию специального толкателя. Его стадии наглядно видны через верхнее стекло.

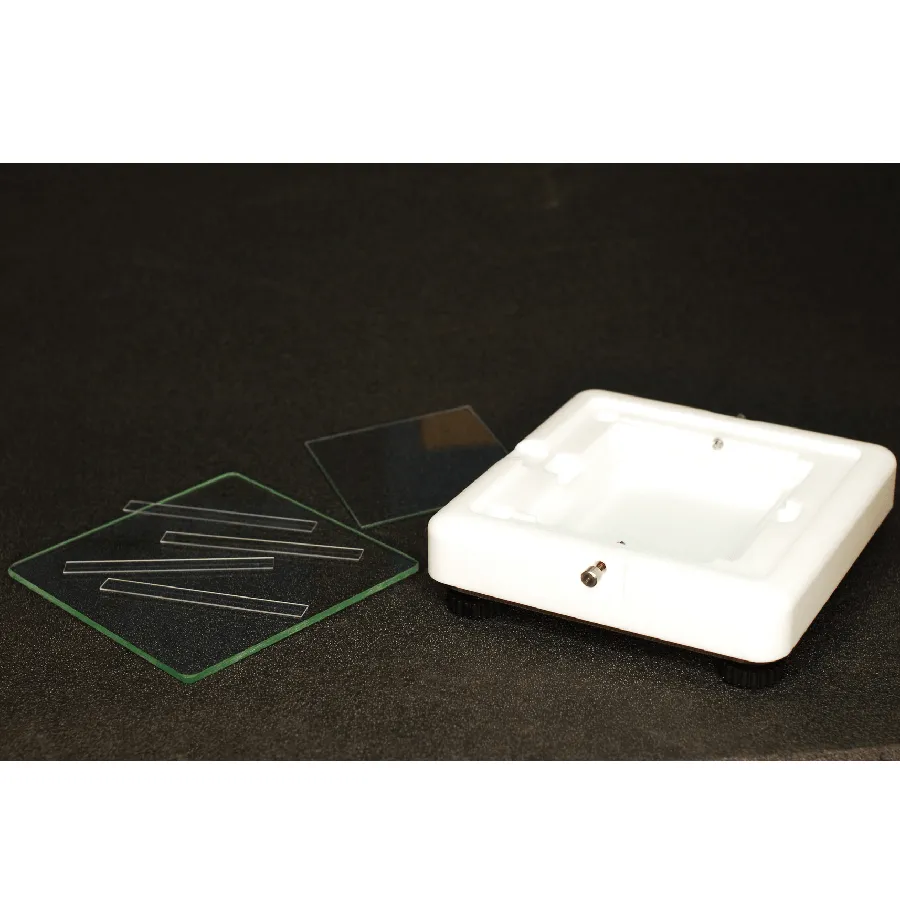

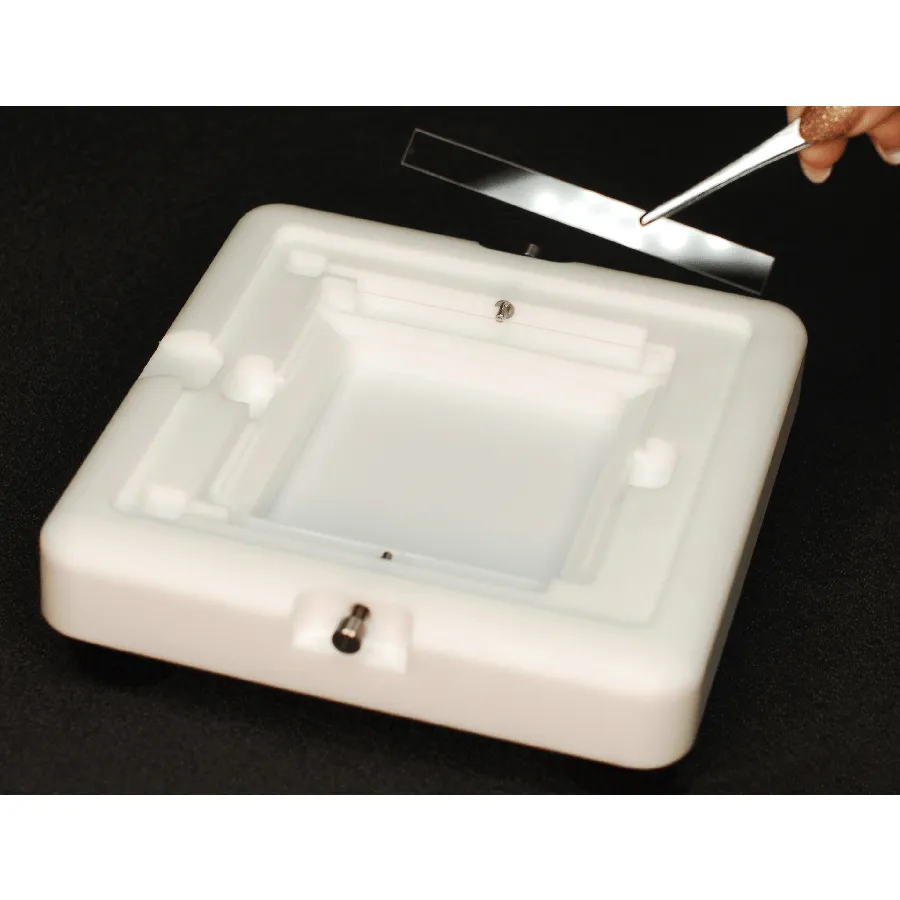

• Все используемые для изготовления FlatEl-S1 материалы химически инертны — это стекло, тефлон (фторопласт), нержавеющая сталь. Корпус изготовлен из фторопласта, а металлические детали из нержавеющей стали. Это позволяет использовать большое количество вариантов различных элюентов.
• Камера легко моется, обеспечивая от процесса к процессу независимые результаты исследования.
• Может использовать как пластины на стеклянной, так и на алюминиевой подложке.
• Данная камера по сравнению с N камерами дает в среднем десятикратную экономию расхода элюентов.

Технические характеристики горизонтальной камеры для элюирования

Назначение и конфигурации:

Горизонтальная камера для элюирования Флатель-S1 предназначена для использования с пластинами ТСХ 10 х 10 см. Элюирование может производиться в двух конфигурациях: «Танк» и «Сэндвич».

Конфигурацию «Танк» более логично называть «Резервуар» или «Чан».  Конфигурация «Сэндвич» дает четкую ассоциацию с трехслойной конструкцией. Использование этих конфигураций и их комбинации позволяет обеспечить все необходимые условия для различных элюентов и видов элюирования.

Например:

• конфигурация «Сэндвич» используется для одно- и многокомпонентных органических элюентов, ведущих себя как однокомпонентные системы. Применяется для пластин с силикагелем.
• конфигурация «Танк» используется для элюентов, которые должны испаряться с поверхности пластины ТСХ
• конфигурация «Танк» используется при необходимости обеспечения заданной влажности. В этом случае в нижнюю емкость заливают раствор серной кислоты соответствующей концентрации.
• «Танк» используется и при необходимости предварительного насыщения элюентом.

Камеры для элюирования: общая информация

Существуют различные виды элюирования ТСХ пластин:

• восходящее,
• нисходящее,
• горизонтальное,
• круговое (центрифужное).

Соответственно этим видам элюирования существуют и камеры.

Наиболее распространены N-камеры. Они применяются для восходящего элюирования. Представляют собой сосуд с налитым на дно элюентом. В него помещают вертикально пластину и закрывают его крышкой. Вертикальное элюирование происходит за счет капиллярного эффекта. Такие камеры существенно дешевле других видов камер. Недостаток — существенный расход элюента и необходимость очень производительной вытяжки.

S-камеры – мало применяемые специальные камеры с очень маленьким свободным пространством.

KS-камеры — это развитие и улучшение S-камер. Здесь применяется горизонтальное элюирование, когда пластина ТСХ кладется горизонтально слоем сорбента вниз и является крышкой плоской камеры. Преимуществом KS-камер является малый расход элюента и возможность разместить вдвое большее количество проб на пластине ТСХ за счет элюирования с двух сторон «навстречу» к середине.

Камера для горизонтального элюирования Флатель-S1 обеспечивает работу с ТСХ пластинами 10 х 10 см.
