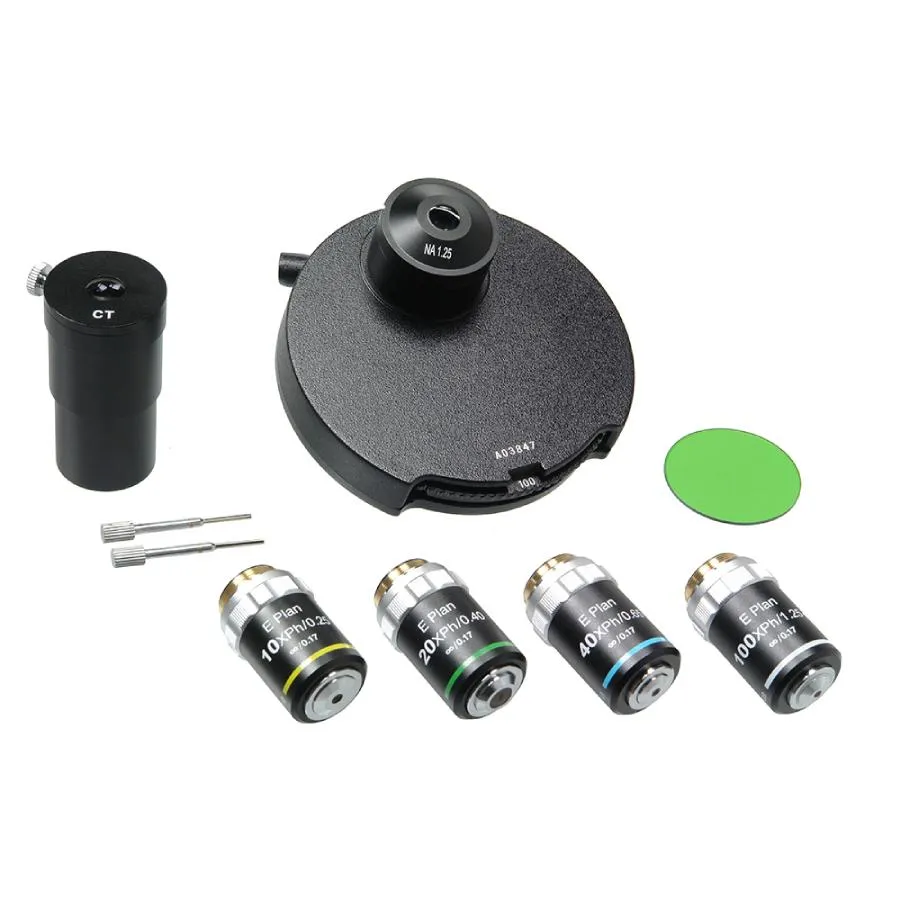

Фазово-контрастное устройство для Микромед 3 LED M

Принцип действия устройства основан на методе фазового контраста, позволяющем наблюдать неокрашенные малоконтрастные препараты.
Конденсор может быть использован для наблюдения обычным способом; для этого под револьверным диском имеется ирисовая диафрагма, а в диске револьвера, кроме кольцевых диафрагм, имеется свободное отверстие для пропускания всего пучка света.

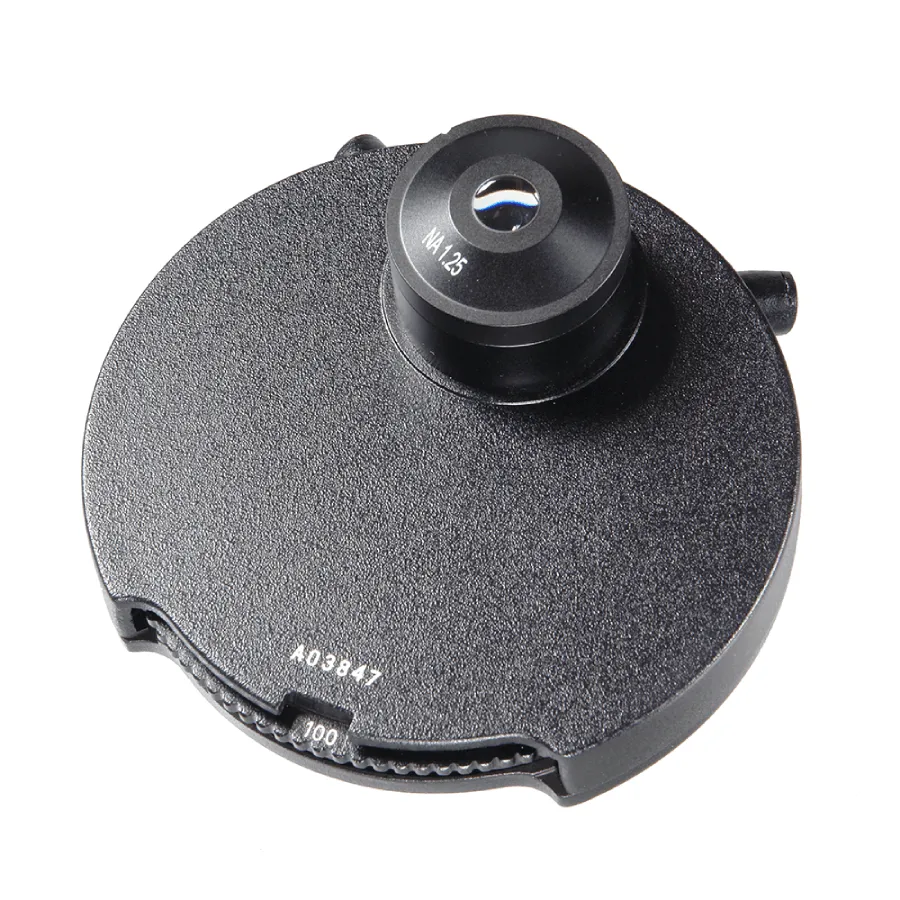

Фазовый конденсор вставляется в кольцо кронштейна конденсора микроскопа вместо обычного светлопольного конденсора.

Смена кольцевых диафрагм, в зависимости от применяемого объектива, производится поворотом револьверного диска за накатанную часть до фиксации, причем в окне кожуха конденсора должна появиться цифра, соответствующая увеличению применяемого объектива или буквы «BF», соответствующие свободному отверстию. Вспомогательный микроскоп применяется при центрировке изображения кольцевой диафрагмы конденсора относительно фазового кольца объектива.

Фазово-контрастная микроскопия — это метод исследования, основанный на получении с помощью специальных приспособлений контрастного изображения различающихся по плотности структур бесцветных прозрачных микрообъектов (например, живых микроорганизмов и тканевых культур). При прохождении пучка света через неокрашенный объект изменяется лишь фаза колебания световой волны, что не воспринимается человеческим глазом. Чтобы изображение стало контрастным, необходимо превратить фазовые изменения световой волны в видимые амплитудные. Это достигается с помощью фазово-контрастного конденсора и фазового объектива.
