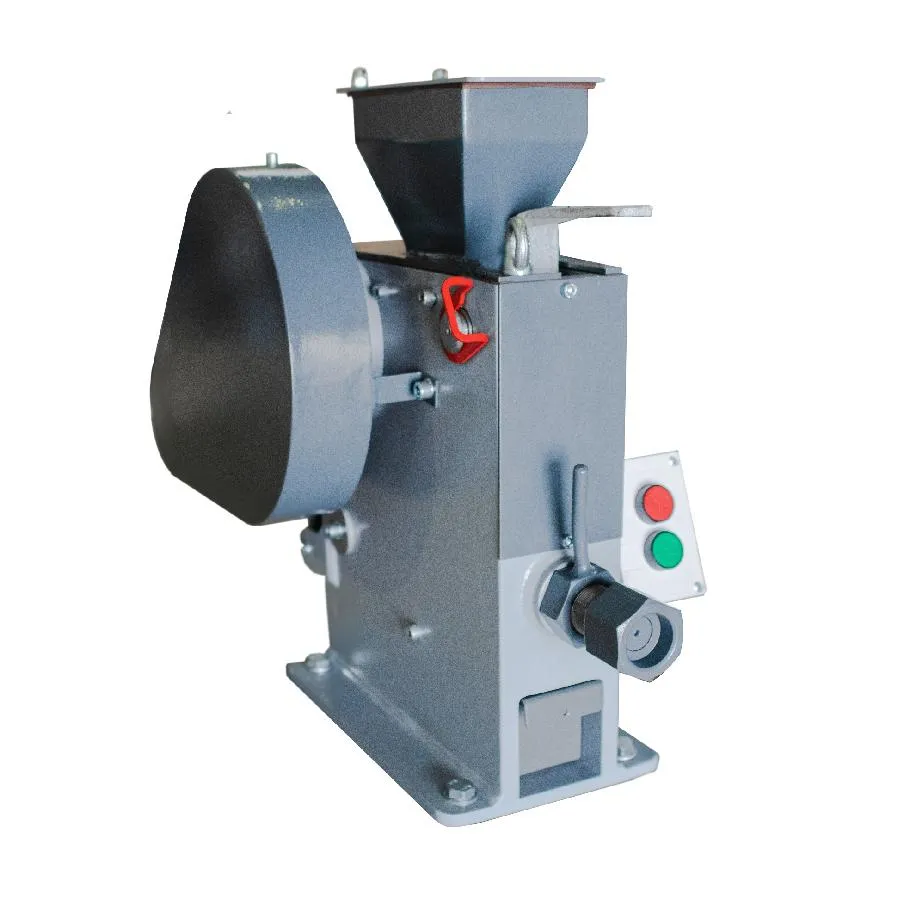

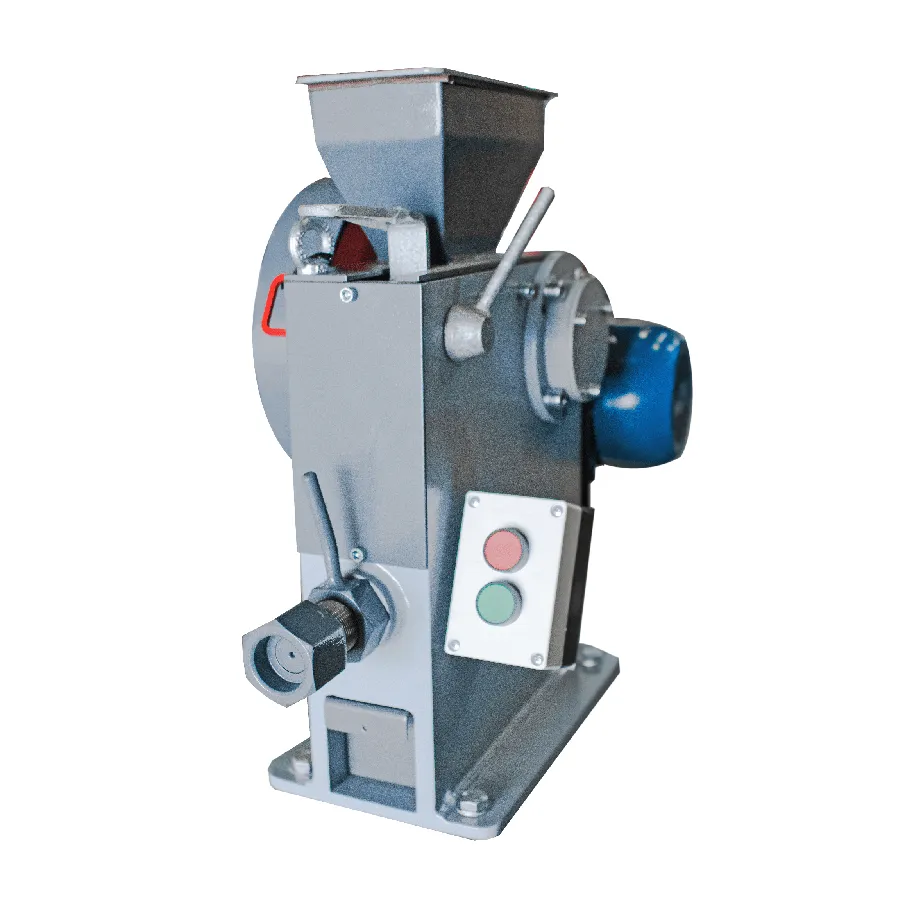

Дробилка щековая ДЩ 60х60 (ДЩ 6S)

Описание

Дробилка щековая лабораторная ДЩ 60×60 (ДЩ 6S) предназначена для дробления хрупких сыпучих материалов различной прочности и твердости до 250 МПа, кроме радиоактивных и взрывоопасных материалов. Рекомендуется к использованию в лабораториях при подготовке проб к аналитическим исследованиям. Вид климатического исполнения УХЛ-4 по ГОСТ 15150.

Щековая дробилка ДЩ 6S подходит для дробления керамики, руды, гранита, корунда, полевого шпата, кварца, шамота, известняка, угля, гравия, шлака, графита, боксита, бетона, кремния, доломита, солей, агломерата, силиката, стекла, цементного клинкера и т. д.

Дробильное устройство применяется в следующих сферах: горная, металлургическая, золотодобывающая, химическая и фармацевтическая промышленность, рециклинг твердых отходов, промышленность строительных материалов.

Дробилка щековая лабораторная ДЩ 6S обладает следующими преимуществами:

• небольшие габариты и вес дробилки обеспечивают удобство в работе и возможность использовать машину в любой лаборатории;
• повышенная эффективность дробления;
• возможность регулировки разгрузочной щели для выбора необходимой крупности дробленого материала и производительности;
• возможность подключения к сети 220 В или 380 В.

Основные технические характеристики ДЩ 6S:

Устройство дробилки щековой лабораторной ДЩ 60×60:

Щековая дробилка состоит из корпуса, к которому крепится загрузочная воронка. Сам процесс дробления происходит в пространстве между бронями, покрывающими неподвижную и подвижную дробящие щеки. Боковые стенки корпуса предохраняются от износа футеровками.

Верхняя часть подвижной щеки смонтирована на эксцентриковом валу, а нижняя часть связана с корпусом через коромысло. Эксцентриковый вал получает вращение от электродвигателя через клиноременную передачу. Шкив укрыт ограждением. Неподвижная щека шарнирно связана с корпусом с помощью легкосъемной оси, поворот относительно которой позволяет установить необходимый зазор между бронями щек.

Фиксирование разгрузочной щели осуществляется с помощью упора. При завинчивании штока в резьбу корпуса при отпущенной контргайке он передает движение упору. В результате упор толкает щеку, которая проворачивается вокруг своей оси для установки нужной щели. Далее в таком положении шток фиксируется в резьбе контргайкой.

Для предохранения дробилки от поломки в случае попадания недробимого тела, шток имеет срезной штифт. Также на корпусе установлена кнопка аварийного стопа.

Принцип работы дробилки щековой лабораторной ДЩ 60×60:

Во-первых, дробимый материал поступает из загрузочной воронки в рабочее пространство между дробящими щеками. При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала.

Во-вторых, производительность дробилки и крупность дробленого материала определяются разгрузочной щелью. Фиксирование разгрузочной щели осуществляется с помощью упора.

Затем, при сближении щек материал дробится, а при отходе подвижной щеки высыпается в разгрузочную воронку. Разгрузка материала производится в приемную емкость.

Комплект поставки к ДЩ 6S дополнительно включает следующие элементы:

• пульт управления 220/380В;
• стойку и электровибрационный питатель ПЭ-1;
• подставку и разгрузочную воронку.
