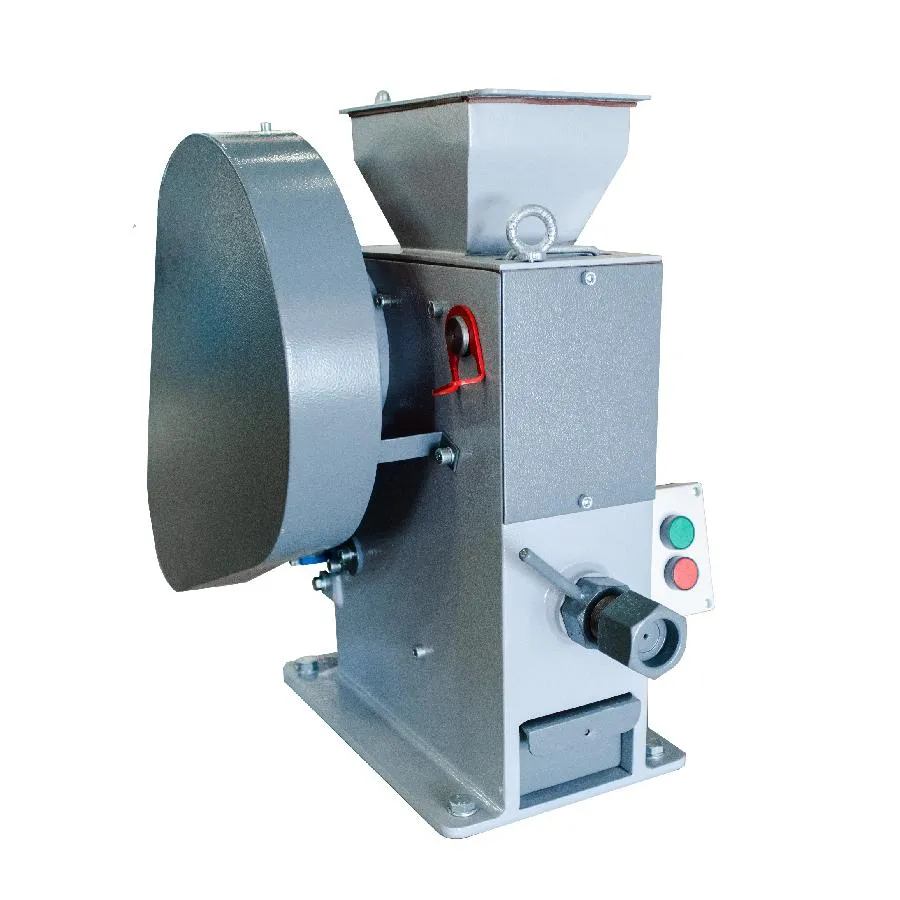

Дробилка щековая ДЩ 60х100 М (ДЩ 6М)

Описание

Дробилка щековая лабораторная ДЩ 6М (60х100) предназначена для мелкого дробления хрупких материалов различной прочностью до 200 МПа, кроме радиоактивных и взрывоопасных материалов. Устройство подходит для дробления горных пород, шлаков, огнеупоров, гранита, кокса (угля), стекла, керамики, отходов стройматериалов, камня, бетона, кирпича, щебня, золотой руды и т.д.

ДЩ 6М применяется в следующих сферах: горная, металлургическая, золотодобывающая, химическая и фармацевтическая промышленность, рециклинг твердых отходов, промышленность строительных материалов.

Преимущества дробилки щековой ДЩ 6М:

• полный доступ ко всей камере дробления для удобной и быстрой очистки от продуктов дробления и технического обслуживания за счет легкосъемной дробящей щеки;
• благодаря небольшому эксцентриситету вала дробящей щеки при сведенных бронях машина работает в режиме истирателя;
• большая площадь калибровочной зоны броней позволяет получать продукт с равномерным гранулометрическим составом;
• по сравнению с щековой дробилкой ДЩ 60х60 (ДЩ 6S) и при сохранении ее преимуществ, имеет значительно большую камеру дробления;
• возможность подключения к сети 220В или 380В (в зависимости от пульта управления);
• отличается простотой конструкции, надежностью в эксплуатации и высокой ремонтопригодностью.

В 2019 году была модернизирована классическая конструкция щековой дробилки ДЩ 60х100, чтобы работа с оборудованием стала еще более комфортной:

• корпус стал жестче, вследствие чего улучшились все основные показатели
• изменено расположение системы управления, она стала доступнее и удобнее
• предусмотрены меры по облегчению очистки дробящей полости.

Основные технические характеристики ДЩ 6М:

*зависит от материала и размера выходной щели

Дробилку рекомендуется использовать с пультом управления, на корпусе установлен дублирующий кнопочный пост. Пульт управления предназначен для управления электродвигателем приводящим в действие дробилку и включает предохранительное электрическое оборудование.

Возможна дополнительная комплектация стойкой и электровибрационным питателем ПЭ-1.

Принцип работы дробилки щековой лабораторной: общие сведения

Во-первых, дробимый материал поступает из загрузочной воронки в рабочее пространство между дробящими щеками. При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала. Производительность дробилки и крупность дробленого материала определяются разгрузочной щелью. Во-вторых, фиксирование разгрузочной щели осуществляется с помощью упора. При сближении щек материал дробится, а при отходе подвижной щеки высыпается в разгрузочную воронку. В заключение, разгрузка материала производится в приемную емкость.

Таким образом, щековая лабораторная дробилка работает на основе принципа, при котором материал подается в камеру через загрузочный бункер, где он попадает между двумя плоскими пластинами. Эти пластины называются щеками. Эти щеки двигаются в противоположных направлениях, создавая давление на материал и дробя его на более мелкие частицы.
