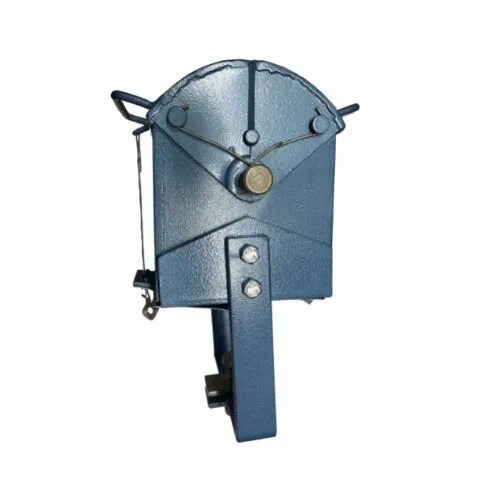

Дночерпатель Экмана-Берджа

Описание

Дночерпатель Экмана-Берджа обладает рядом преимуществ:

• простота и удобство в эксплуатации
• высокая механическая прочность и надёжность конструкции
• доступная цена

Технические характеристики дночерпателя Экмана-Берджа:

УСТРОЙСТВО И ПОРЯДОК РАБОТЫ С ДНОЧЕРПАТЕЛЕМ ЭКМАНА-БЕРДЖА

Дночерпатель Экмана-Берджа состоит из пробозаборной коробки, в нижней части которой на осях установлены (подвижно) створки и пружины. В верхней части коробки прикреплены болтами две утяжеляющие накладки, дужка со спусковым механизмом и крышка дночерпателя. Спусковой механизм состоит из нижней и верхней площадки, на которые установлены направляющая втулка с пружиной и штифты.

Перед началом работы для подвешивания дночерпателя необходимо пропустить капроновый трос через направляющую втулку и зафиксировать его узлом или другим способом. Последовательно, удерживая прибор за дужку, тросиком открывают сначала одну створку и фиксируют ее серьгой на штифте, затем вторую створку. Дночерпатель погружают в грунт водоема и опускают посыльный груз по тросу. От удара посыльного груза через нажимную шайбу освобождаются серьги от зацепления со штифтами и створки под действием пружин закрываются, подрезая грунт. Прибор поднимается на поверхность, створки открываются, проба извлекается в подготовленную емкость.

Пробоотборник — это прибор, предназначенный для отбора глубинных проб нефти, воды или газа из скважин с сохранением условий (давления, газонасыщенности) в месте отбора. Также пробоотборники используются для отбора проб нефти, газа или иной жидкости из резервуаров, трубопроводов, железнодорожных и автомобильных цистерн, подземных ёмкостей, технологических колонн, нефтеналивных танков на морских судах. Кроме того, пробоотборники могут применяться и в пищевой промышленности (известны пробоотборники для зерна, растительных масел и т. д.).

Во время хранения жидкостей возникает необходимость взятия образцов с нижних или верхних слоев, а иногда с нескольких одномоментно. Еще бывает важно установить усредненные показатели хранимой в резервуарах жидкости.

Пробоотборник позволяет в отобранных местах собирать образцы с сохранением природных параметров земли: газонасыщенности, давления. С использованием пробоотборника можно брать пробы нефтегазовых компонентов и воды из разных видов емкостей, как наземных, так и подземных:

• трубопроводов;
• резервуаров;
• автомобильных и железнодорожных цистерн;
• технологических колонн;
• танков для перевозки нефти на морских суда.

1. По конструктивному исполнению пробоотборные устройства разделяются на модели:

   — точечного типа (забор образца на заданном уровне в конкретный момент);

   — многоуровневого типа (забор образца в одно время с разных уровней емкости);

   — донного типа;

   — автоматического типа;

   — секционные (стационарные).

   Другие классификации дают следующие распределения:

   — отборники проб со сквозной проточной камерой и не сквозные;

   — переносные и стационарные;

   — послойные и не послойные;

   — для пассивного и активного взятия пробы.
