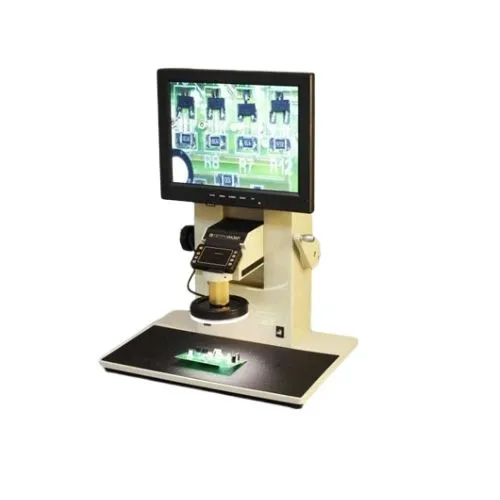

Циклоп Микроскоп цифровой для контроля в электронике

62 900

Циклоп – это цифровой микроскоп, предназначенный для контроля качества монтажа электронных элементов на печатную плату, пайки SMD компонентов и контроля качества отмывки флюсов и паст.

Цена указана без учета НДС.

Цена зависит от курса валют. Пожалуйста, уточняйте цену, связавшись с нами любым удобным способом.

Описание

Циклоп — это микроскоп с кольцевым светодиодным осветителем белого света и зум-объективом, предназначенный как для пайки электронных компонент на плату, так и для контроля качества пайки (отмывки флюсов) в ультрафиолетовом освещении.

Особенности цифрового микроскопа Циклоп:

  • Большой стол минимальной высоты (20 мм)
  • Зуммирование, широкий диапазон коэффициентов увеличения.
  • Имеет также освещение снизу (проходящий свет, для контроля совмещения и металлизации отверстий).
  • Может сохранять изображения на карту памяти.
  • УФ- осветитель, вакуумный пинцет для установки компонент на плату — поставляются по отдельному заказу.

Технические характеристики Циклoп:

Разрешение видеокамеры 1920 х 1080
Минимальный коэффициент увеличения, не более 15
Максимальный коэффициент увеличения, не менее 180
Размер экрана (диагональ), мм 300
Возможность записи изображения на CD карту
Регулировка яркости освещения да
Длина волны дополнительного УФ- осветителя, нм 365
Электропитание 220В/50 Гц
Энергопотребление, не более, Вт 50
Габаритные размеры, мм 300x400x560
Масса, не более, кг 10

Микроскоп – незаменимое оптическое оборудование для таких сфер деятельности, как медицина, биология, ботаника, электроника и геология, так как на результатах исследований основываются научные открытия, ставится правильный диагноз и разрабатываются новые препараты.

Микроскоп представляет собой прибор, с помощью которого можно значительно увеличить изображение, детально изучить строение и структур рассматриваемого объекта, а также замерить его детали, плохо различимые или вообще невидимые невооруженным глазом.

Стандартный оптический прибор имеет в своем строении следующие детали:

  • насадку;
  • окуляр;
  • основание и штатив;
  • объективы; револьверную головку;
  • предметный и координатный столики;
  • переключатель и осветитель;
  • винты макрометрической и микрометрической фокусировки;
  • конденсор с диафрагмой.

Оптическая система такого устройства представляет собой объективы, расположенные на револьверной головке, окуляры и в некоторых случаях призменный блок. При помощи оптической системы как раз и формируется изображение изучаемого образца на сетчатке глаза. Причем это изображение будет перевернутым.

В профессиональных устройствах для изменения увеличения используют только различные комбинации качественных объективов и окуляров. И уж конечно, в таких приборах никогда не будет использовать линза столько сомнительного качества.

Механическая система микроскопа представляет собой штатив, тубус, револьверную головку, механизмы фокусировки и предметный столик.

Для фокусировки изображения применяются механизмы фокусировки. Макрометрический винт применяют в работе с небольшими увеличениями, а микрометрический используется при высоких увеличениях. Для лабораторных исследований в обязательном порядке понадобится и механизм тонкой фокусировки. Оптические устройства могут иметь раздельные механизмы грубой и точной фокусировки, а также содержать в себе коаксиальные винты микро и макрометрической регулировки фокуса.

Фокусировка прибора осуществляется при помощи перемещения предметного столика или тубуса устройства в вертикальной плоскости.

Предметный столик необходим для расположения на нем объекта. Можно выделить несколько их разновидностей:

  • стационарный;
  • подвижный;
  • координатный.

Более комфортным для работы считается координатный предметный столик, которые позволяет перемещать образец для исследования в горизонтальной плоскости.



Детали

Вес 10 kg
Габариты 30 × 40 × 56 cm
Оптическое увеличение

до 100х

Револьверная головка

на 1 объектив

Подсветка

светодиодная
