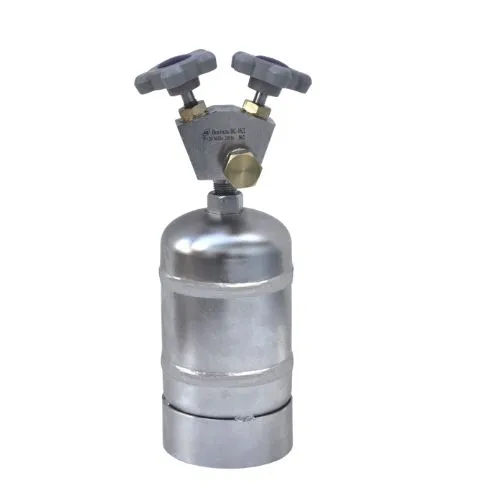

Баллон БПД с сифонным устройством, 1л

68 571

Баллон БПД с сифонным устройством предназначен для отбора проб газа.



Описание

Баллон БПД с сифонным устройством для газа предназначен для отбора проб газового конденсата, сжиженного углеводородного газа и широкой фракции легких углеводородов, находящихся под избыточным давлением собственных паров в стационарных и железнодорожных цистернах, баллонах, а также перекачиваемые по трубопроводам в соответствии с ГОСТ Р 55609-2013.

Баллон БПД обладает рядом особенностей:

  • Баллон постоянного давления для газа с сифонным устройством представляет собой сосуд с горловиной для присоединения клапана ВС-16Д с сифонной трубкой.
  • Сосуд изготовлен из нержавеющей стали, стойкой к коррозийному воздействию веществ

Технические характеристики бaллoнa БПД:

Наименование параметра  Значение
 1 Рабочее давление, МПа (кгс/см2) До 15,0 (153)
 2  Испытательное давление, МПа (кгс/см2) 18,8 (191)
 3  Рабочий объем, см3 1000
 4  Материал пробоотборника 12Х18Н10Т
 5  Габаритные размеры, мм. 330х108х108
 6  Резьба баллона присоединительная W 19.2 ГОСТ 9909-81
 7  Резьба бок.штуцера клапана
с сифонной трубкой
Сп 21,8 мм. 14 ниток на 1″
 8  Масса, кг. 4,1
9  Герметичность Утечка не допускается
 10  Температура для отбора проб, оС -35…+35
 11  Климатическое исполнение по ГОСТ 15150-69  УХЛ 4.2

Пробоотборник — это прибор, предназначенный для отбора глубинных проб нефти, воды или газа из скважин с сохранением условий (давления, газонасыщенности) в месте отбора. Также пробоотборники используются для отбора проб нефти, газа или иной жидкости из резервуаров, трубопроводов, железнодорожных и автомобильных цистерн, подземных ёмкостей, технологических колонн, нефтеналивных танков на морских судах. Кроме того, пробоотборники могут применяться и в пищевой промышленности (известны пробоотборники для зерна, растительных масел и т. д.).

Во время хранения жидкостей возникает необходимость взятия образцов с нижних или верхних слоев, а иногда с нескольких одномоментно. Еще бывает важно установить усредненные показатели хранимой в резервуарах жидкости.

Пробоотборник позволяет в отобранных местах собирать образцы с сохранением природных параметров земли: газонасыщенности, давления. С использованием пробоотборника можно брать пробы нефтегазовых компонентов и воды из разных видов емкостей, как наземных, так и подземных:

  • трубопроводов;
  • резервуаров;
  • автомобильных и железнодорожных цистерн;
  • технологических колонн;
  • танков для перевозки нефти на морских суда.

Подготовка к отбору проб

  1. Пробоотборники подлежат осмотру перед каждым отбором пробы.
  2. При каждой смене резинового уплотнительного кольца проверяют состояние резьбы запирающей втулки и резьбы штуцера корпуса пробоотборника.
  3. Винт должен быть ввернут в запирающую втулку таким образом, чтобы при повороте запирающей втулки по часовой стрелке на один оборот в момент упора в штифт обеспечивалось полное перекрытие проходного отверстия в уплотнительном кольце, и, наоборот, при повороте запирающей втулки на один оборот до упора против часовой стрелки полностью открывалось проходное отверстие уплотнительного кольца.
  4. Проверяют наличие дополнительной прокладки в месте соединения пробоотборника с пробоотборным устройством. Утечка в соединениях при отборе проб недопустима.
  5. Перед присоединением пробоотборника продувают пробоотборную линию отбираемым продуктом для слива отстоявшейся воды и промывки линии до появления ровной струи продукта

Детали

Вес 4,1 kg
Габариты 33 × 10,8 × 10,8 cm
Назначение

Отбор проб газа
