Ротационный испаритель ПЭ-8920

198 305

Испаритель ротационный предназначен для испарения жидкостей при пониженном давлении и контролируемой температуре с целью быстрого удаления растворителей из смесей веществ, а также для разделения жидкостей.

Артикул: 200.01.2050 Категория:

Описание

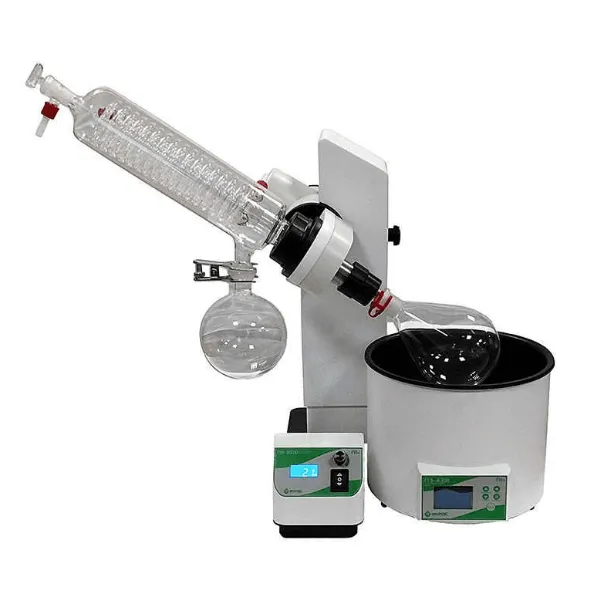

Ротационный испаритель ПЭ-8920 предназначен для испарения жидкостей при пониженном давлении и контролируемой температуре с целью быстрого удаления растворителей из смесей веществ, а также для разделения жидкостей.

Особенности испарителя ПЭ-8920:

  • Основной блок
  • ЖК-дисплей, отображающий частоту вращения ротора;
  • Моторизованный лифт, максимальный подъём до 160 мм;
  • Автоматическое поднятие при отключении питания;
  • Безопасный зажим для крепления колб;
  • Холодильник с двойной спиралью.

Технические характеристики ПЭ-8920:

Основной элемент
Объём испарения, мл 50-3000
Скорость вращения, об/мин 20-240
Регулировка частоты вращения ручная
Максимальный угол наклона холодильника 60°
Мощность двигателя, Вт 40
Конденсатор – диагональный

Нагревательная баня
5-ти литровая ванна с тефлоновым покрытием;
ЖК-дисплей, отображающий текущую и заданную температуры;
Возможность использования в качестве теплоносителя воды или масла;
Максимальная температура нагрева – 100°С (для воды), 180°С (для масла);
Точность поддержания температуры ±1° С (вода) ±2° С (масло)
Мощность нагрева, Вт 1300
Объём ванны, л 5
Автоматическое отключение при отсутствии теплоносителя в бане.
Габаритные размеры (ДХШХВ) (лифт 160 мм входит в комплект), мм – 380 х 340 х 692
Масса, кг – 23

Стандартная комплектация ПЭ-8920:

Основной блок – 1 шт.
Нагревательная баня – 1 шт.
Холодильник – 1 шт.
Приемная колба 1 л
Испарительная колба 1 л
Крепеж для установки холодильника и колб – 1 комплект

Принцип действия ротационного (роторного) испарителя

Действие роторного испарителя основано на понижении температуры кипения растворителя за счёт создания в его системе пониженного давления при помощи водоструйного или вакуумного насоса. Данный подход позволяет удалять растворитель из раствора при более низкой температуре, избегая побочных реакций, которые могут протекать при нагревании смеси.

Испарение растворителя происходит из тонкой плёнки на внутренней поверхности колбы. За счёт вращения колбы эта поверхность постоянно обновляется, что значительно увеличивает скорость упаривания. Вращением колбы также достигается эффективное перемешивание раствора, снижающее вероятность его выбрасывания из колбы. Нагрев при помощи водяной бани увеличивает давление пара растворителя и также ускоряет испарение. Скорость вращения и сила нагрева обычно регулируются при помощи элементов управления роторного испарителя.

По мере того, как растворитель испаряется, его пары конденсируются на холодильнике и стекают в колбу-приёмник. Если охлаждение достаточно эффективное, то в приёмнике удаётся собрать практически весь упаренный растворитель. Растворённое вещество при этом остаётся в колбе, из которой происходит упаривание.

Температуры кипения растворителей при различном давлении
Растворитель Т. кип., °С (760 мм рт. ст.) Т. кип., °С (40 мм рт. ст.)
ацетонитрил 81,8 7,7
вода 100 34,0
гексан 68,7 –2,3
гептан 98,4 22,3
диэтиловый эфир 34,6 –27,7
метанол 64,7 5,0
этанол 78,4 19
этилацетат 77,1 9,1

Детали

Вес 39 kg
Габариты 102 × 54 × 52 cm
Объем испарительной колбы, мл

Объем приемной колбы, мл

Максимальная температура, °С

100

Точность поддержания T°С

Скорость вращения (max), об/мин
