Влагомер зерна WILE 78 с размолом

Описание

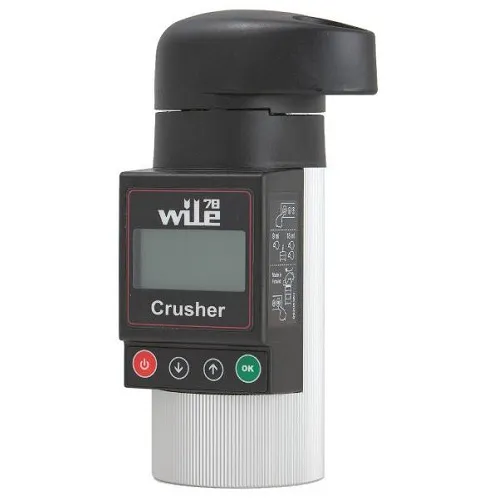

Влагомер зерна Wile 78 Crusher (далее влагомер) предназначен для экспрессного измерения массовой доли влаги (влажности) зерновых, зернобобовых, масличных культур и семян трав.

Описание метода измерения на влагомере WILE

Влагомер реализует резистивный метод измерения массовой доли влаги (влажности) и представляет собой микропроцессорный прибор, обеспечивающий вывод процентного содержания влажности и названия контролируемой культуры. Конструктивно влагомер выполнен в виде моноблока со встроенным датчиком. Датчик представляет собой цилиндр с закручивающейся крышкой и снабжен встроенными мельницей и прессом, позволяющим измельчить, однородно перемешать и сжать измеряемую пробу.

Мельница, пресс и мерный стаканчик скомпонованы воедино в крышке датчика. На лицевой панели влагомера расположены электронный дисплей и клавиатура. В нижней части влагомера расположен специальный отсек для батареи питания.

При проведении измерения влажности, проба зерна засыпается в измерительный цилиндр датчика и закручивается крышкой. Одновременно с закручиванием крышки осуществляется дробление пробы зерна, встроенным в датчик измельчителем, для получения наиболее высокой точности измерения. Органы управления и индикации расположены на передней панели прибора. Данные о содержании влаги отображаются на ЖК-дисплее.

Влагомер WILE 78 имеет следующие сервисные функции:

— автоматическое усреднение результатов измерений;
— автоматическое отключение электропитания;
— предупреждение о влиянии разницы температур пробы и влагомера на результат измерения
(предупреждение выводится на дисплей);
— возможность включения / отключения подсветки дисплея;
— возможность контроля уровня заряда батареи.

Программное обеспечение WILE 78

Влагомер имеет встроенное программное обеспечение, которое выполнено на базе микросхемы серии EEPROM ID: 68.
Основные функции ПО: сохранение градуировок, результатов измерений и отображение на дисплее значения влажности измеряемых культур.

Поверка

осуществляется по документу МП 30-243-2012 «ГСИ. Влагомеры зерна Wile 78 Crusher. Методика поверки».

Список калибровок влагомера с размолом Wile-78  Crusher

1 Пшеница Triticum aestivum 9.6 – 37.6%

2 Рожь Secale cereale 10 – 41 %

3 Ячмень Hordeum vulgare 9 – 39 %

4 Овес Avena sativa 8.6 – 38 %

5 Гречиха Fagopyrum esculentum 9.6 – 38 %

6 Просо Panicum miliaceum 7.2 – 25%

7 Сорго Sorghum bicolor 8.6 – 44%

8 Кукуруза Zea mays 9 – 44%

9 Подсолнечник Helianthus annuus 4.4 – 43%

10 Горох Pisum sativum 10.2 – 31.4%

11 Соевые бобы Glycine max 4 – 36%

12 Рапс Brassica napus 5 – 28.2 %

13 Лен (семена) Linum usitatissimum 4.8 – 29.8%

14 Горчица Brassica spp. 5.4 – 40%

15 Рис необрушенный Oryza sativa 8.8 – 42%

16 Тритикале X Triticosecale 9 – 40 %

17 Фасоль Phaseolus vulgaris 10.6 – 30.6%

18 Клевер белый Trifolium repens 7.4 – 39.4 %

19 Клевер красный Trifolium pratense 9 – 33.4%

20 Тимофеевка Phleum pratense 9.2 – 27.8%

21 Овсяница луговая Festuca pratensis 9.2 – 34.2 %

22 Рыжик Camelina sativa 5 – 34 %

23 Райграс Lolium 9 – 34.2 %

Технические характеристики WILE-78

Комплект поставки WILE 78:

1. Влагомер зерна Wile 78 Crusher 1 шт
2. Кисточки для очистки 2 шт
3. Электропитание (батарея 9В) 1 шт
4. Пластиковый кейс 1 шт
5. Руководство по эксплуатации 1 шт

Нормативные документы, устанавливающие требования к влагомерам зерна Wile 78 Crusher

1 ГОСТ 29027-91 Влагомеры твердых и сыпучих веществ. Общие технические требования и методы испытаний.
2 ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.
