Описание
СР 5-48 предназначен для деления (сокращения) проб сыпучих материалов на две равновеликие по массе и равноценные по содержанию составляющих компонентов части.
Сократитель может использоваться для деления любых сухих сыпучих материалов (ферросплавы, руды, гранит, грунт, песок, уголь, стекло, металлические порошки, минералы, песок, почва, стройматериалы и пр.).
Делитель рифельный эксплуатируется в следующих отраслях: горная, металлургическая, золотодобывающая, химическая и фармацевтическая промышленность, промышленность строительных материалов, порошковая металлургия, сельское хозяйство, рециклинг твердых отходов.
Вид климатического исполнения УХЛ-4 по ГОСТ 15150. Конструкция рифельного сократителя отвечает требованиям безопасности ГОСТ 12.2.003.
Сократитель рифельный СР 5-48 (943РМ) имеет следующие характерные особенности:
- является традиционным статическим устройством простой конструкции, также известным как делитель Джонса. Такой делитель необходим для разделения сыпучих материалов на равные по массе фракции;
- гарантирует высокую точность деления.
Сократитель рифельный СР 5/48 (943РМ) обладает техническими характеристиками:
Техническая характеристика | СР 5-48 (943РМ) |
Ширина планок, мм | 5 |
Количество планок, шт. | 48 |
Общая ширина поверхности рифлей, мм | 240 |
Количество рифлей при ширине: | |
5 мм | 48 |
10 мм | 24 |
15 мм | 16 |
20 мм | 12 |
30 мм | 8 |
40 мм | 6 |
Размер куска для деления при ширине рифлей (мм): | |
5 мм | 3,5 |
10 мм | 7 |
15 мм | 10,5 |
20 мм | 14 |
30 мм | 21 |
40 мм | 28 |
Емкость воронки, л | 4,5 |
Применяемые ширины рифлей, мм | 5, 10, 15 , 20 |
Габаритные размеры, мм | |
Длина | 320 |
Ширина | 280 |
Высота | 420 |
Масса, кг | 15 |
Особенностью делителя (сократителя) рифельного является простота эксплуатации и обслуживания, а также высокая точность деления проб. Устройство активно применяется в лабораторной практике, так как позволяет разделить пробы сыпучих проб на равные по массе и вещественному составу части. Прибор отличается высокой надежностью в эксплуатации.
Устройство и принцип работы сократителя:

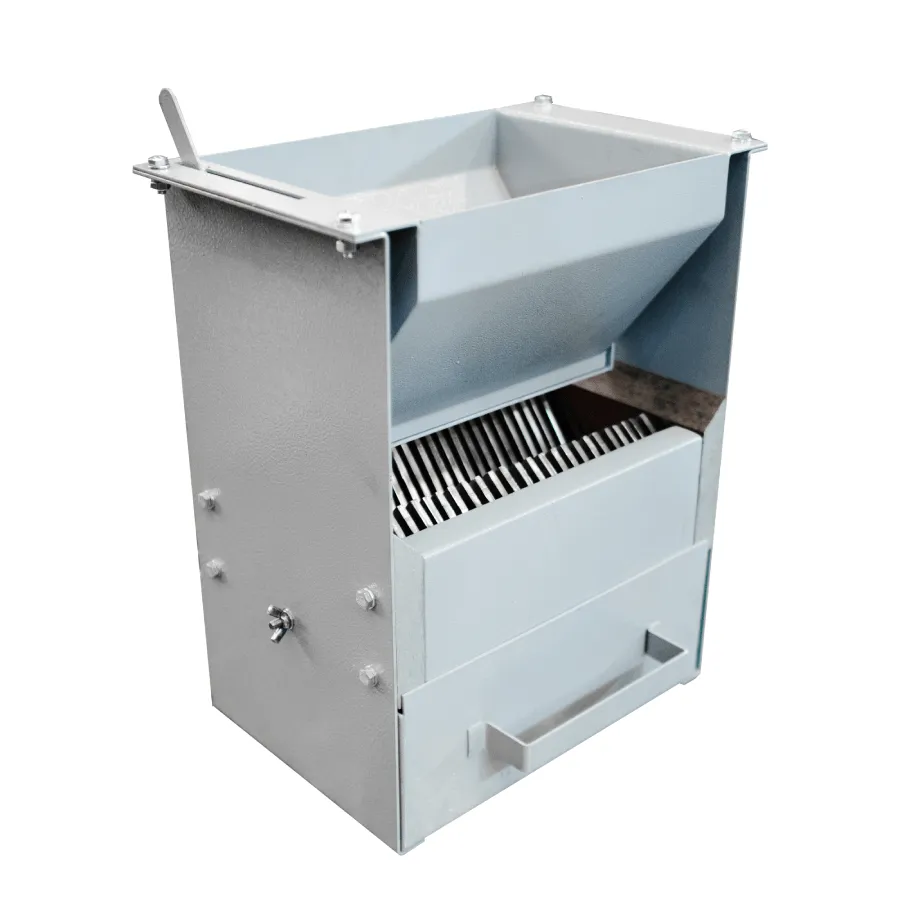

Сократитель представляет собой корпус, внутри которого на оси располагаются перекидывающиеся пластины. Зона деления образуется набором пластин, верхние концы которых могут перекидываться к боковым стенкам сократителя. Чередование по направлению пластин или групп пластин позволяет устанавливать ширину рифлей.
Воронка для разделяемой пробы установлена в верхней части корпуса. Затвор с рычагом запирает воронку. С помощью пружины затвор может быть резко открыт при снятии рычага с зацепа. В нижней части корпуса устанавливается два пробоприемника.
Сначала материал засыпается в закрытую воронку и разравнивается равномерно по ширине. После открытия затвора материал частичными потоками направляется в пробоприемники. Выбор ширины рифлей определяется инструкциями и стандартами. В случае их отсутствия рекомендуется наименьшую ширину рифлей в 1,5 раза больше размера наибольшей частицы делимого материала.
Важно: для наиболее точного деления необходимо выставить горизонтальность установки сократителя по уровню.
