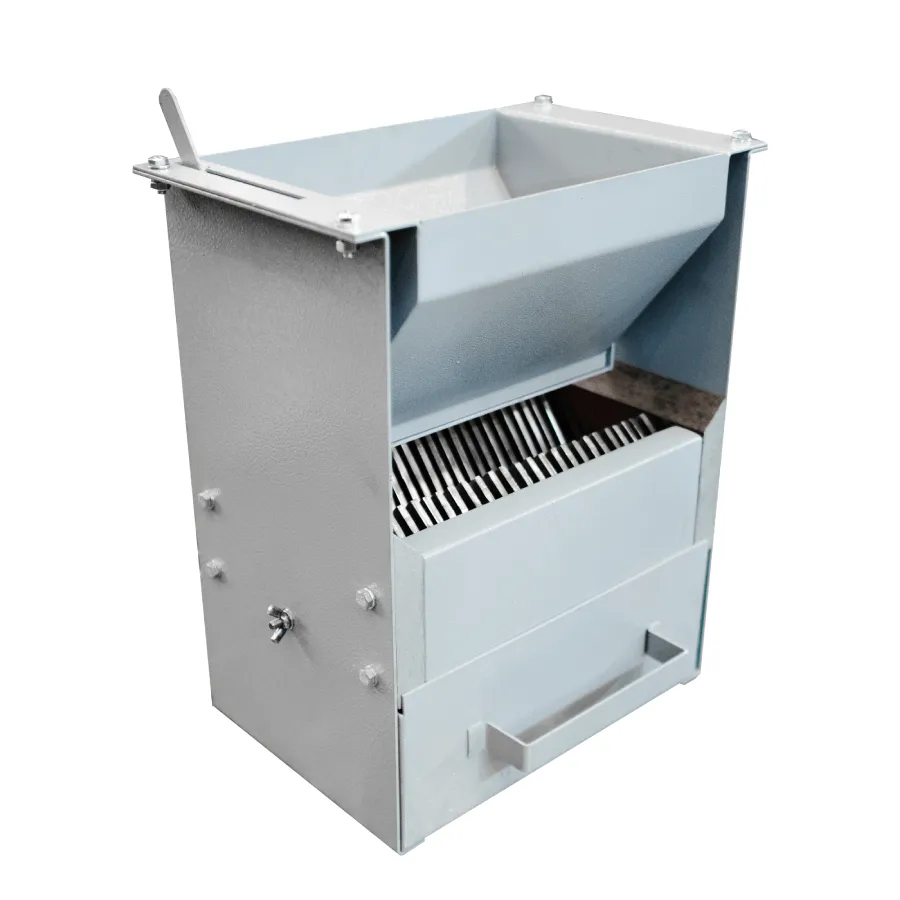

Сократитель рифельный СР 5-24 (943РМ-А)

Описание

СР 5-24 предназначен для деления (сокращения) проб сыпучих материалов на две равновеликие по массе и равноценные по содержанию составляющих компонентов части.

Сократитель может использоваться для деления любых сухих сыпучих материалов (ферросплавы, руды, гранит, грунт, песок, уголь, стекло, металлические порошки, минералы, песок, почва, стройматериалы и пр.).

Делитель рифельный эксплуатируется в следующих отраслях: горная, металлургическая, золотодобывающая, химическая и фармацевтическая промышленность, промышленность строительных материалов, порошковая металлургия, сельское хозяйство, рециклинг твердых отходов.

Вид климатического исполнения УХЛ-4 по ГОСТ 15150. Конструкция рифельного сократителя отвечает требованиям безопасности ГОСТ 12.2.003.

Сократитель рифельный СР 5-24 (943РМ-А) имеет следующие характерные особенности:

• является традиционным статическим устройством простой конструкции, также известным как делитель Джонса. Такой делитель необходим для разделения сыпучих материалов на равные по массе фракции;
• гарантирует высокую точность деления.

Сократитель рифельный СР 5/24 (943РМ-А)обладает техническими характеристиками:

Устройство и принцип работы сократителя: общие сведения

Особенностью делителя (сократителя) рифельного является простота эксплуатации и обслуживания, а также высокая точность деления проб. Устройство активно применяется в лабораторной практике, так как позволяет разделить пробы сыпучих проб на равные по массе и вещественному составу части. Прибор отличается высокой надежностью в эксплуатации.

Сократитель представляет собой корпус, внутри которого на оси располагаются перекидывающиеся пластины. Зона деления образуется набором пластин, верхние концы которых могут перекидываться к боковым стенкам сократителя. Чередование по направлению пластин или групп пластин позволяет устанавливать ширину рифлей.
Воронка для разделяемой пробы установлена в верхней части корпуса. Затвор с рычагом запирает воронку. С помощью пружины затвор может быть резко открыт при снятии рычага с зацепа. В нижней части корпуса устанавливается два пробоприемника.

Сначала материал засыпается в закрытую воронку и разравнивается равномерно по ширине. После открытия затвора материал частичными потоками направляется в пробоприемники. Выбор ширины рифлей определяется инструкциями и стандартами. В случае их отсутствия рекомендуется наименьшую ширину рифлей в 1,5 раза больше размера наибольшей частицы делимого материала.

Важно: для наиболее точного деления необходимо выставить горизонтальность установки сократителя по уровню.
