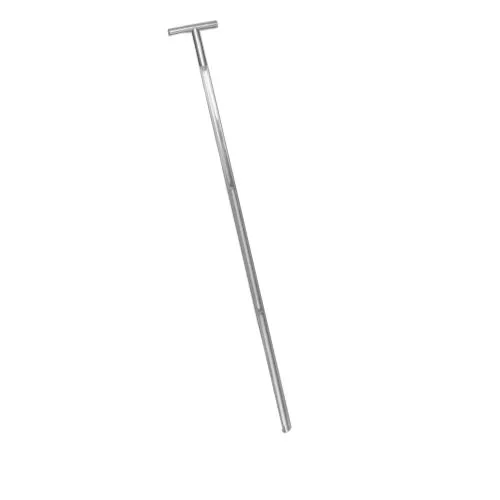

ПП ЩС Щуп секционный открытого типа

Описание

ПП ЩС Щуп секционный открытого типа предназначен для отбора пробы зерна или другого сыпучего продукта в амбарах, складах, из кузова автомобилей, вагонов, трюмов, судов и др.

Пробоотборник для зерна используется в лабораториях хлебоприемных и зерноперерабатывающих предприятий, комбикормовой промышленности, сельскохозяйственных предприятий и организаций в соответствии с требованиями ГОСТ 13586,3-2015 «Зерно. Правила приемки и методы отбора проб», ГОСТ Р 50436-92 «Зерновые. Отбор проб зерна», рисунок 3 — секционный щуп (пробоотборник) открытого типа.

Особенности модели ПП ЩС:

• Секционный щуп открытого типа состоит из полой пробоотборной трубки с продольным вырезом, разделенной на три одинаковые секции при помощи металлических пластин.
• С одной стороны рабочей части щупа располагается режущая часть, с другой — установлена горизонтальная ручка.

Технические характеристики щупа ЩС:

Помимо анализа уровня влаги зерна, нужно еще постоянно контролировать его температуру, ведь высокая температура вкупе с высокой влажностью могут привести к самовозгоранию. Поскольку получить необходимую информацию только визуальным осмотром нельзя, в зернохранилищах используют щупы — дистанционный электронный термометр, который измеряет температуру сыпучих продуктов. К слову, он незаменим на мельницах, складах, предприятиях. С помощью щупа можно взять пробу зерна с глубины до 3-х метров. Имеет простую конструкцию: состоит из стальных труб разного диаметра, которые размещаются одна внутри другой и ручек (одна/две). На конце есть пластиковые или металлические наконечники.

В зависимости от назначения щупы различают:

• вагонные (автомобильные) — конусного типа,
• амбарные (складские)
• мешочные (нерж сталь) — цилиндрического типа.

Щуп ЩА амбарный (или складской) изготавлен из 2х частей навинчивающихся друг на друга.

Щупы всех типов вводятся в зерно или продукты закрытыми. На нужной глубине их открывают, и они наполняются продуктом. Конусный щуп ЩВ закрывается и открывается при помощи стержня, проходящего внутри полой штанги, а цилиндрический ЩА — поворачиванием внутреннего цилиндра щупа.

Щупы с навинчивающимися штангами закрываются свободным перемещением конуса на конце штанги: при надавливании (во время ввода в насыпь) конус, прижимаясь к нижней части штанги, закрывается.

Пробы из мешков отбирают щупом в трех доступных точках. Щуп вводят в мешок по направлению к его средней части желобком вниз, затем поворачивают его на 180 градусов и осторожно вынимают. Образовавшиеся в ткани мешка отверстия заделывают, сдвигая нити мешковины острием щупа.
