Делитель проб зерна БИС-1

58 825

Аппарат (делитель зерна) БИС-1, поставляемый компанией «КОЛБА», предназначен для перемешивания образца зерна и выделения из него средних и среднесуточных проб, деления средней пробы пополам и выделения навесок массой 25, 50 и 100 г. Аппарат предназначен для работы со злаковыми культурами. Для работы с масличными и бобовыми необходимо использовать БИС-1У (универсальный)

Цена указана без учета НДС. При необходимости выставления счета с НДС +20% к цене оборудования.

Описание

БИС-1 делитель зерна, который используется в лабораториях зерновой, зернозаготовительной, хлебопекарной, кондитерской и молочной промышленности.

Описание делителя зерна БИС-1

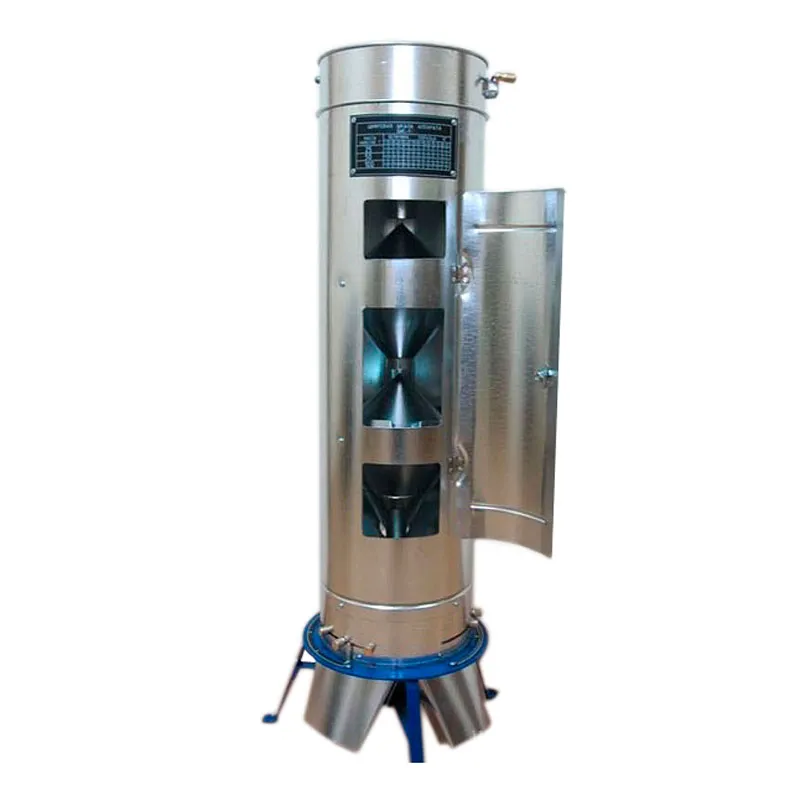

БИС-1 представляет собой металлический цилиндр диаметром 250 мм, в котором функционально различают три части.
Верхняя часть имеет приемную воронку вместимостью, примерно, 4,5 кг. зерна, с отверстием внизу конуса, которое может открываться с помощью шарового затвора и рукоятки (рычага).
Вторая часть, расположенная под воронкой, состоит из двух делительно-смешивающих устройств, размещенных одно над другим. Каждое из устройств состоит из конуса и воронки, соединенных вместе. Зерно, рассыпавшись по поверхности конуса, перемещается и, достигнув его основания, через отверстия попадает в соединенную с конусом воронку. Из нее зерно высыпается на второе делительно-смешивающее устройство, снова перемешивается. Воронка второго устройства имеет отводной патрубок, через который из делителя выводится половина пробы, направляемая для определения натуры.
Нижняя (третья) часть прибора представляет собой еще одно делительно-смешивающее устройство. В него также входят конус и воронка, но уже с двумя выходными каналами. Каждый канал снабжен подвижной заслонкой для изменения величины сечения отверстия, вырезанного в нижней части воронки, позволяющей регулировать количество отделяемого зерна.
Для регулирования величины выделяемых навесок в верхней части корпуса укреплена цифровая шкала делительных секторов устройств.

Технические характеристики БИС-1:

Объем воронки (при удельном весе зерна 0,75 г/куб.см) 4,0 — 4,5
Среднее время для смешивания зерна и выделения из него навесок, мин 0,5 — 1,0
Габаритные размеры (диаметр и высота), мм 250 х 1120
Масса, кг 13,8
Материал исполнения оцинкованная сталь, нержавеющая сталь

Метод составления среднего образца на БИС — 1:

Для получения репрезентативного среднего образца зерна необходимо тщательно его смешать. Методы смешивания: ручной и механический. Ручной метод занимает намного больше времени, так как необходимо несколько раз на ровной поверхности разделить и смешать зерно по определённой методике, а только потом выделить среднюю пробу — 2 кг.

БИС-1У в течении 30 секунд смешивает зерно и параллельно выделяет одну-две навески необходимой массы, отделяет половину образца для определения объемной массы или влажности зерна. Образец делится пополам делительными устройствами в двух верхних конусах. Навески выделяются в третьем нижнем конусе. Тут встроены две подвижные делительные ячейки и цифровая шкала для контроля массы навески.

Принцип работы аппарата: зерно поступило в первый конус и разделилось пополам, далее зерно попадает через 2 воронки во второй конус: тут зерно смешивается и делится пополам. На этом этапе половину зерна извлекают (по отводу) и определяют его объемную массу. Оставшаяся половина смешивается и поступает на третий конус. Тут зерно смешивается и разделяется подвижными ячейками. Ход ячеек регулируется цифровой шкалой (шкала от 1,2 до 2,5 кг).

Особенности эксплуатации БИС — 1:

  1.  Аппарат прочно крепится на твердой и ровной поверхности, на высоте — приблизительно 400 мм от пола;
  2.  Перед запуском необходимо убедиться в отсутствии посторонних предметов в делительно-смешивающем устройстве.

ФОРМИРОВАНИЕ СРЕДНЕСУТОЧНЫХ ПРОБ ПУТЕМ ВЫДЕЛЕНИЯ ПРОПОРЦИОНАЛЬНОЙ ЧАСТИ ЗЕРНА С ИСПОЛЬЗОВАНИЕМ ДЕЛИТЕЛЯ БИС-1

1. Подготовка делителя

1.1. Прибор устанавливают и проверяют нормальность работы каналов делителя в соответствии с описанием, изложенным в техническом паспорте.

1.2. Перед началом заготовок устанавливают пропускную способность каналов делителя.

Для этого через делитель трижды пропускают 2 кг зерна при следующих комбинациях закрытых и открытых каналов:

правый канал закрыт, остальные открыты;

левый канал закрыт, остальные открыты;

правый и левый каналы закрыты, остальные открыты;

все каналы открыты.

Величину выделенной части зерна для каждого канала рассчитывают как среднее арифметическое значение трех повторностей с последующим выражением этой величины в процентах от общей массы зерна (путем деления на 2 и умножения на 100). Результаты заносят по форме, представленной в табл.1.

Таблица 1

Обозначение канала делителя

Выделенная на делителе часть зерна, %

Правый канал закрыт

Левый канал закрыт

Правый и левый каналы закрыты

Все каналы открыты

Правый

13

13

Левый

13

13

Центральный

35

35

48

22

Задний

52

52

52

52


Примечание. Цифровые значения в таблице приведены произвольно. Для каждого делителя БИС-1 они могут быть другими.

1.3. В соответствии с пропускной способностью левого и правого каналов градуируют их шкалы с ценой деления 0,5%.

2. Выделение пропорциональной части зерна с индивидуальной установкой шкалы делителя

2.1. До начала заготовок составляют расчетную таблицу, в которую помещают данные о процентном отношении величины необходимой отсыпки к массе объединенной пробы для различного количества доставленного зерна из расчета 50 г на 1 т (см. табл.2).

2.2. Объединенную пробу зерна, отобранную от автомобиля, взвешивают.

2.3. По массе объединенной пробы, а также массе доставленного зерна, указанной в товаротранспортной накладной, с помощью таблицы определяют необходимое деление для установки на шкале делителя.

2.4. Полученное деление устанавливают на шкале левого канала делителя. Выделенная левым каналом часть объединенной пробы составит необходимую массу отсыпки для формирования среднесуточной пробы.
2.5. При необходимости недостающее количество делений шкалы левого канала дополняют делениями шкалы правого канала. Выделенные одновременно двумя каналами части объединенной пробы смешивают, получая необходимую часть зерна для формирования среднесуточной пробы.

Пример. При поставке зерна массой 4 т и массе объединенной пробы 1500 г на шкале делителя следует установить 13,3%. При этом масса отсыпки, выделенной на делителе, составит 200 г.

Полный текст ГОСТ

Паспорт_БИС-1

Детали

Вес 13,8 кг
Габариты 28 × 40 × 112 см
