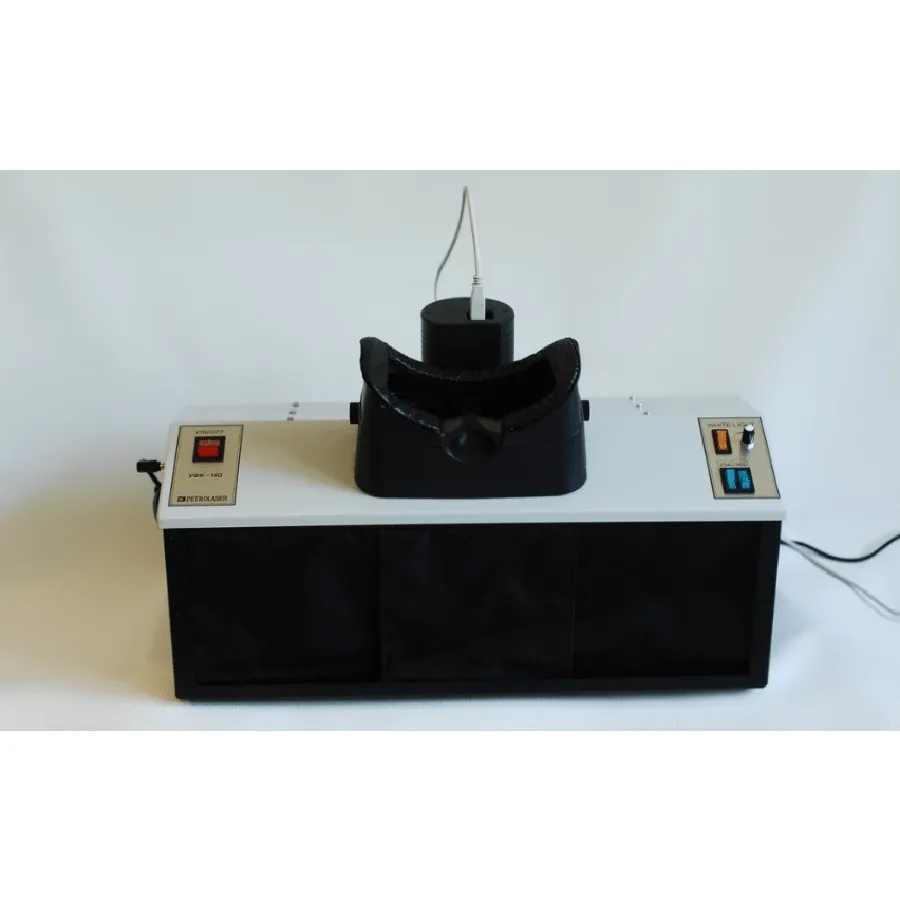

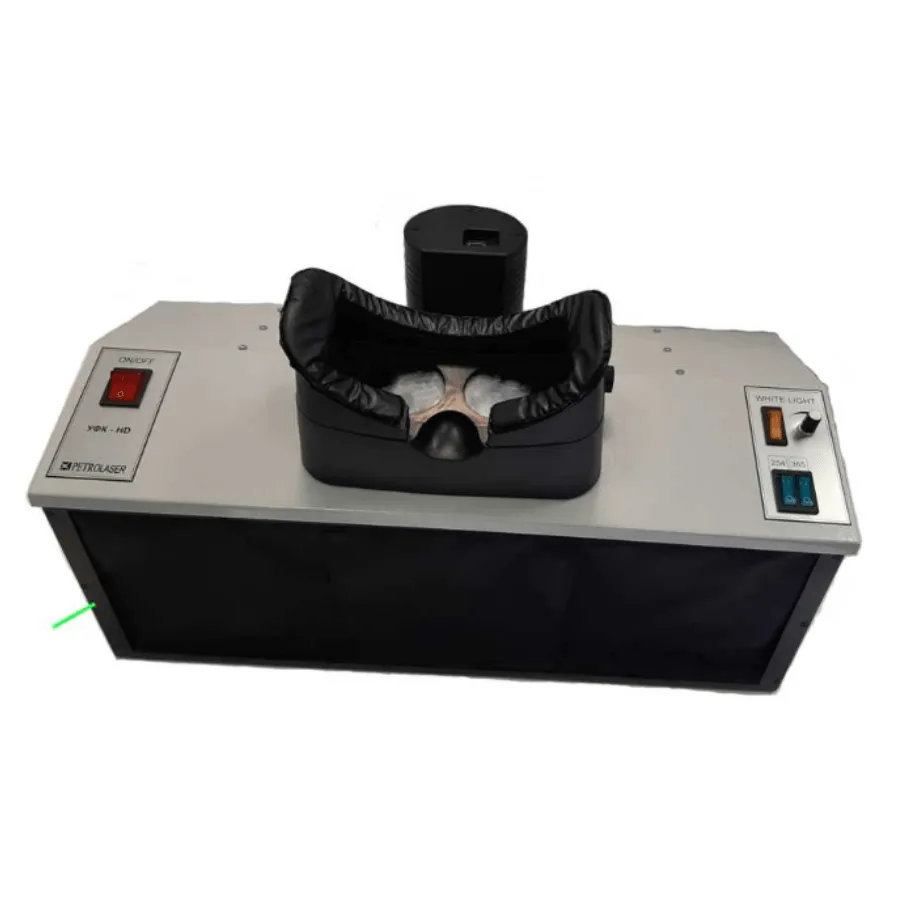

УФК-HDi Ультрафиолетовый аналитический кабинет

Описание

УФК-HDi Ультрафиолетовый аналитический кабинет может применяться в следующих областях — тонкослойная хроматография, судебная экспертиза, а именно анализ чернил, ГСМ, следов наркотических веществ, подлинности лекарственных средств.  Также с помощью ТСХ в этом приборе устанавливают идентичность пото-жировых следов, идентифицируют остаточные количества ВВ при взрывотехнических экспертизах. По методике , утвержденной РАО ЕС России, методом ТСХ остаточный ресурс твердой изоляции в трансформаторах определяется по наличию фурановых соединений в трансформаторном масле.

УФК-HDi обладает рядом преимуществ:

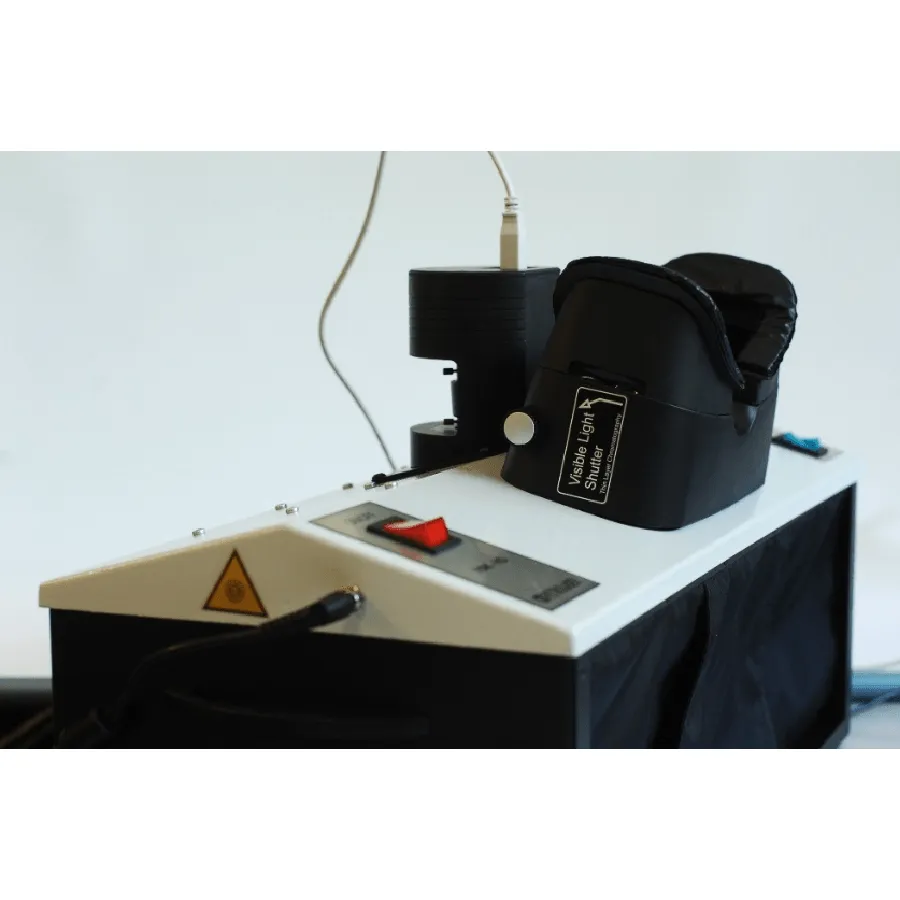

• В приборе используются мощные светодиодные осветители — рядом с би-окуляром стоит блок БФЛ-5; цифровая фотокамера высокого разрешения для фиксации (документирования) изображения. Эта функция  позволяет работать  с коротко-живущими хроматограммами, фиксируя их в виде файла высокого разрешения.

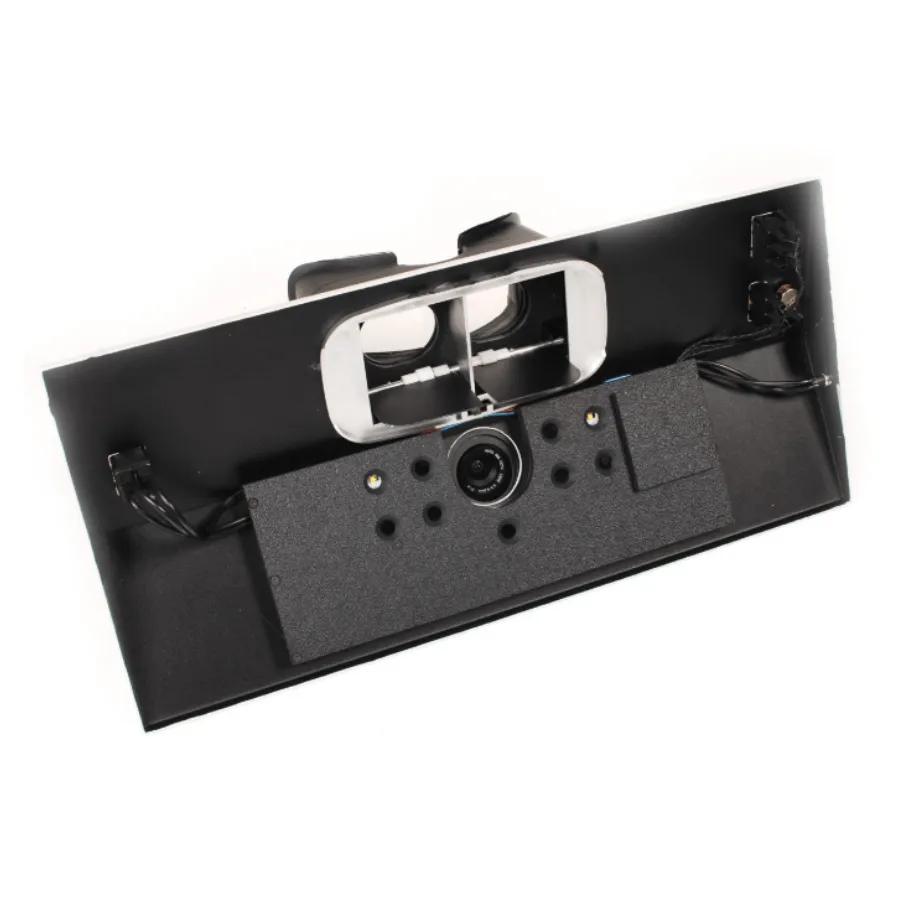

• Документ—камера оснащается светосильным ( N.A. = 1.2) Zoom- объективом и дает возможность обнаружить и обработать  слабо светящиеся области.
• Экспозицией камеры можно управлять с компьютера (программа входит в комплект поставки).
• Безопасность зрения лаборанта обеспечивается как используемым защитным УФ-фильтром, который установлен перед окуляром, так и гораздо более редкой необходимостью наблюдать образец визуально: его прекрасно видно на экране дисплея или компьютерного монитора.

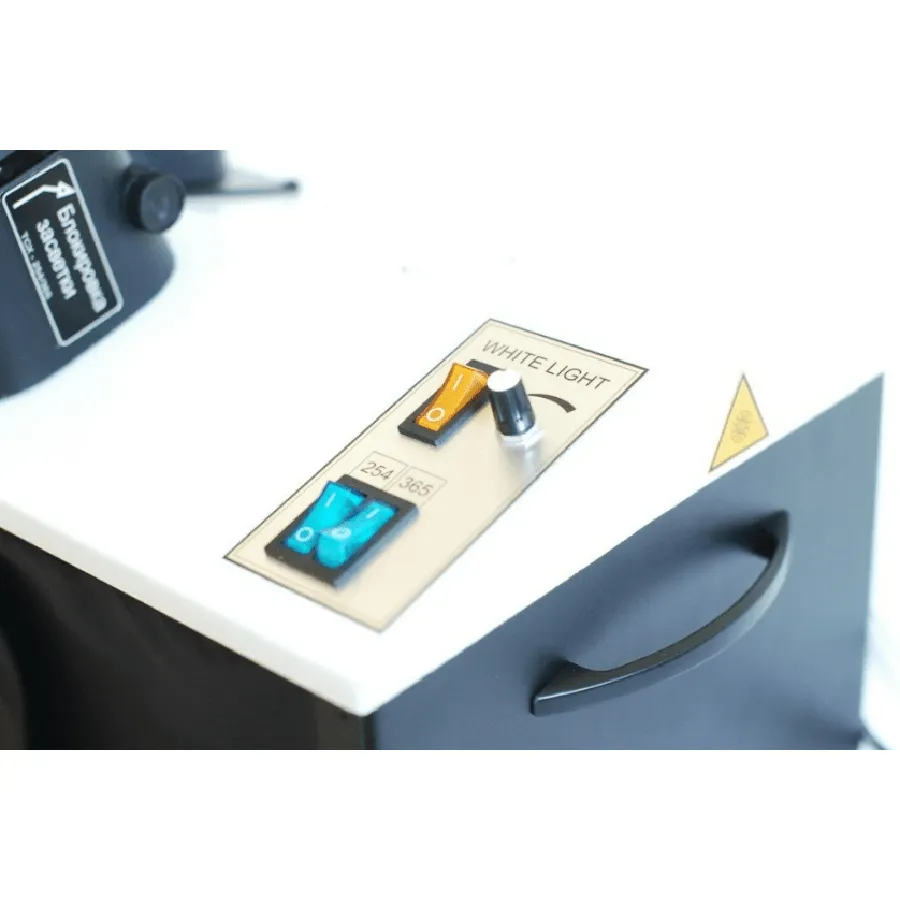

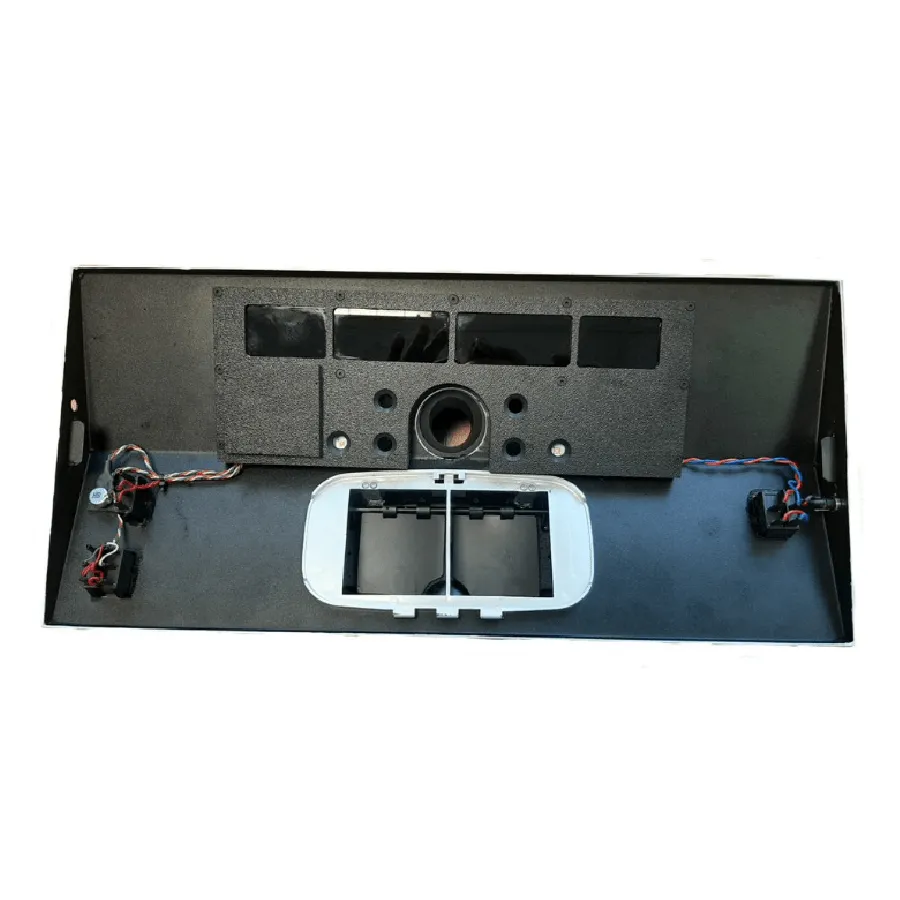

• УФ-осветитель к аналитическому кабинету снабжается специальными светоизлучающими диодами мощностью 20 Вт (365 нм) + 15 Вт (254 нм) и спектрально-селективными фильтрами (увиолевое стекло). Такая конструкция и оптическая схема позволяют добиться отсутствия мешающего видимого излучения и повысить контрастность и обнаружительную способность при исследовании.
• Прибор прошел апробацию в Центральной экспертно-криминалистической лаборатории Минюста РФ.
• Плотность мощности (поток) УФ- облучения в камере для образцов превышает требования, предъявляемые к аналогичным прибором на основе ртутных ламп (статья Гос. Фармакопеи ОФС. 1.2.1.2.0003.15 — тест с раствором натрия салицилово- кислого).

Технические характеристики УФК HDi:

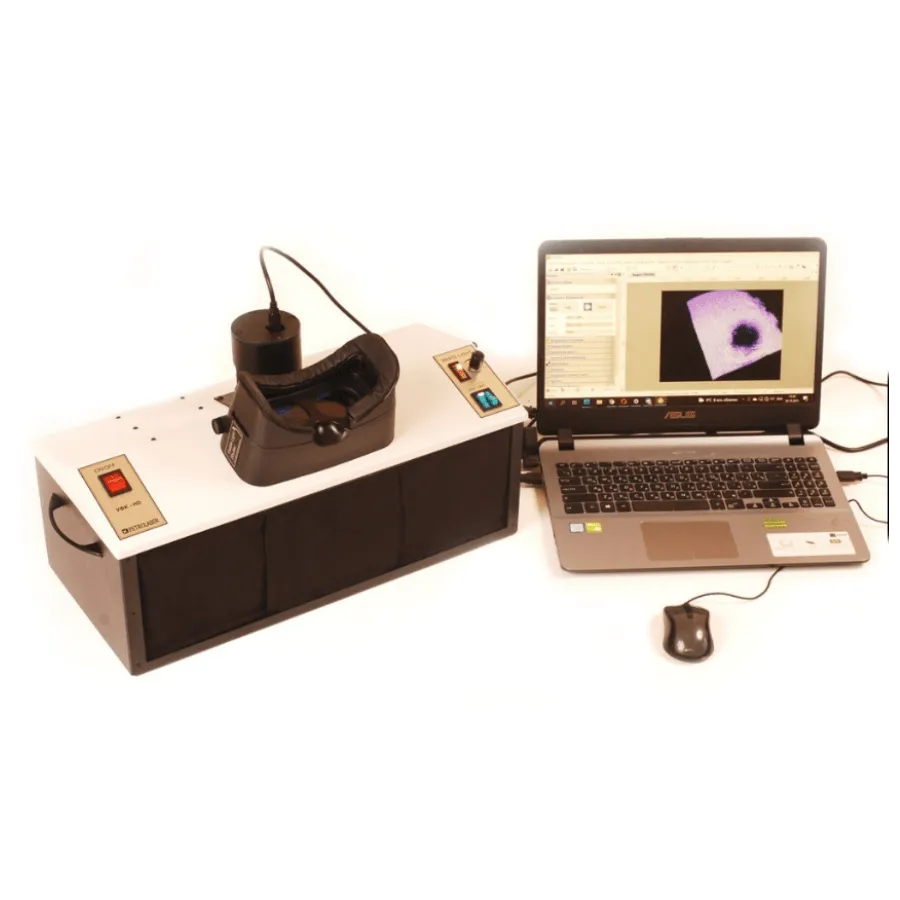

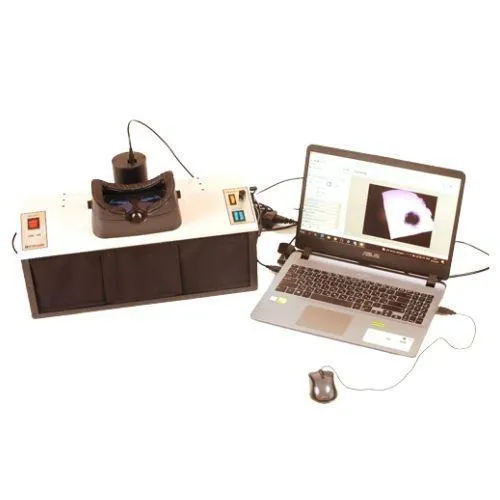

На фото — скрин с экрана компьютера. В камере — стеклянная пластина с сорбентом, визуализация хроматограммы с помощью БФЛ-5-1, при облучении ее с длиной волны 254 нм. Изображение получено с блока документирования БФЛ 5-1 с разрешающей способностью 5 Мп. Поставляется с программой, позволяющей захватывать изображение, сохранять, обрабатывать его. Также программа позволяет измерять размеры и взаимное расстояние между объектами. Например, дистанцию от линии фронта растворителя до пятна, от линии старта , и т.д. Путем несложных вычислений пользователь получает величины коэффициента удержания Rf для различных веществ.

Особенности использования УФ-кабинетов

Флуоресцентные аналитические кабинеты (УФ-кабинеты) используются для создания затемненной зоны («table-top dark room» — настольной темной комнаты) при ультрафиолетовом анализе и исследованиях различных люминесцирующих объектов, таких, как  пластины ТСХ при хроматографическом исследовании в криминалистике, битумологии, минералогии,  дефектоскопии, контроля чистоты поверхностей. Также успешно используется для просмотра капиллярных вытяжек (методика хроматографии на бумаге, фронтального элюирования). Прибор снабжается блоком документирования с zoom-объективом, поставляется с программой обработки изображений. Чтобы купить УФК-HDi, оставьте заявку на сайте или обратитесь к онлайн-консультанту.
