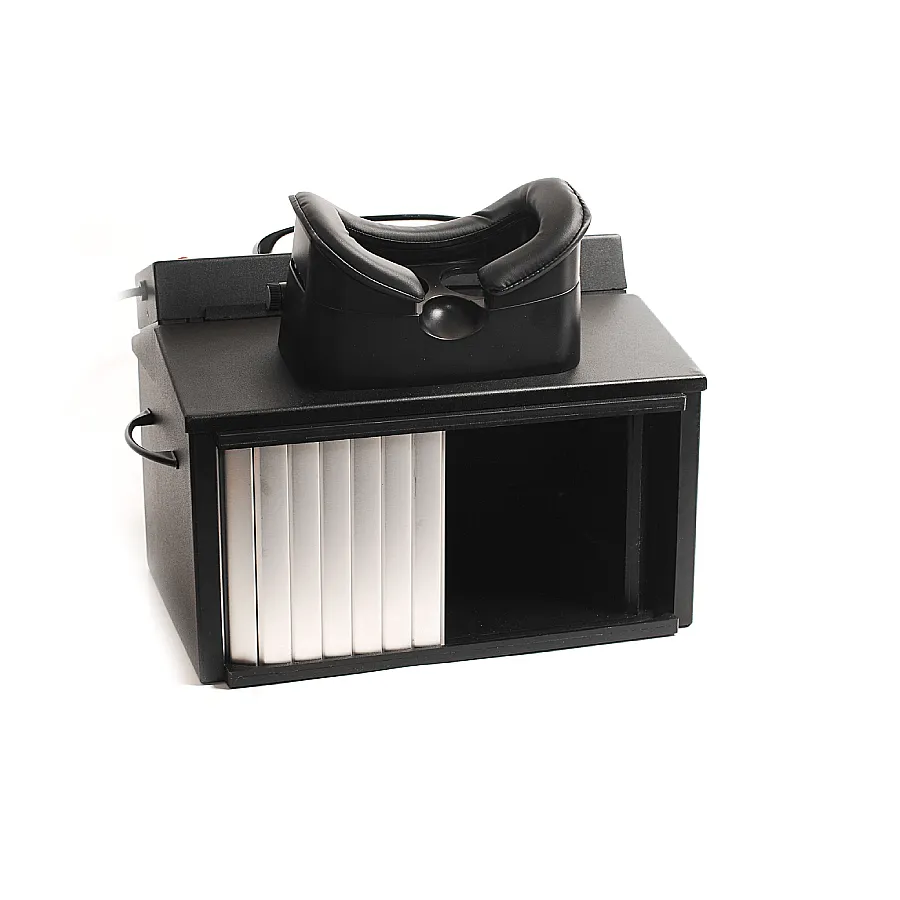

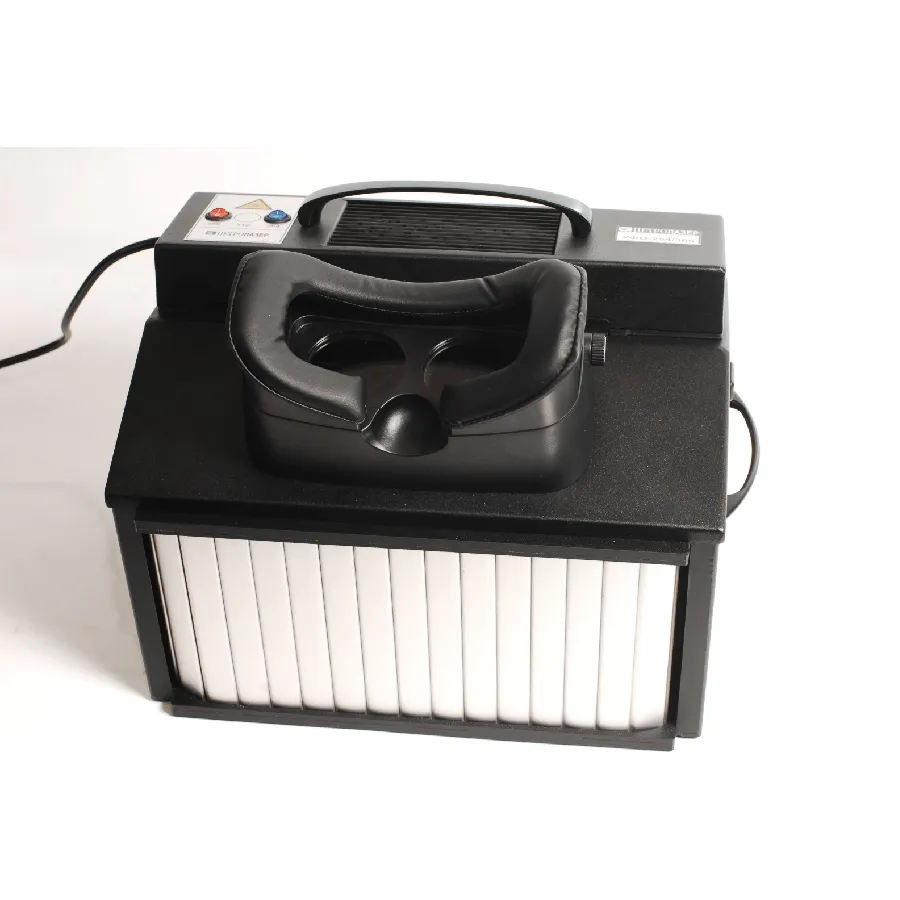

УФК-HD Ультрафиолетовый аналитический кабинет с документированием

Описание

УФК-HD Ультрафиолетовый аналитический кабинет может применяться в следующих областях — тонкослойная хроматография, судебная экспертиза, а именно анализ чернил, ГСМ, следов наркотических веществ, подлинности лекарственных средств.  Также с помощью ТСХ в этом приборе устанавливают идентичность пото-жировых следов, идентифицируют остаточные количества ВВ при взрывотехнических экспертизах. По методике , утвержденной РАО ЕС России, методом ТСХ остаточный ресурс твердой изоляции в трансформаторах определяется по наличию фурановых соединений в трансформаторном масле.

Преимущества УФ-кабинета УФК-HD:

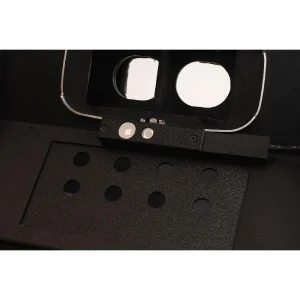

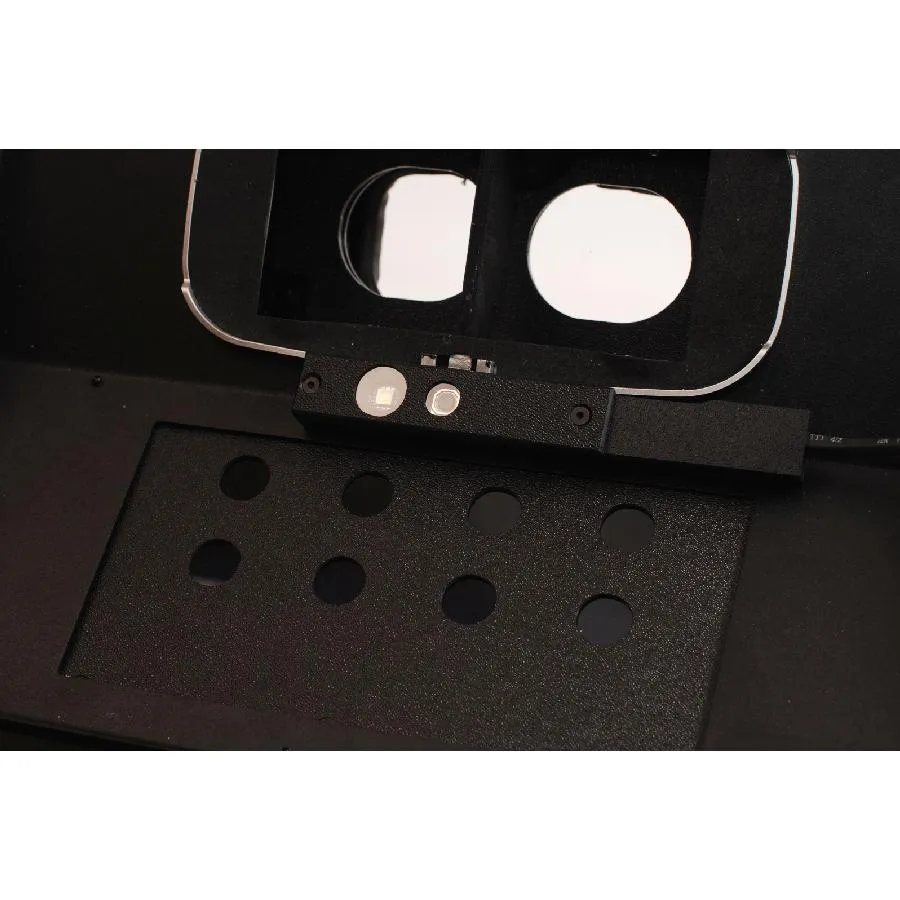

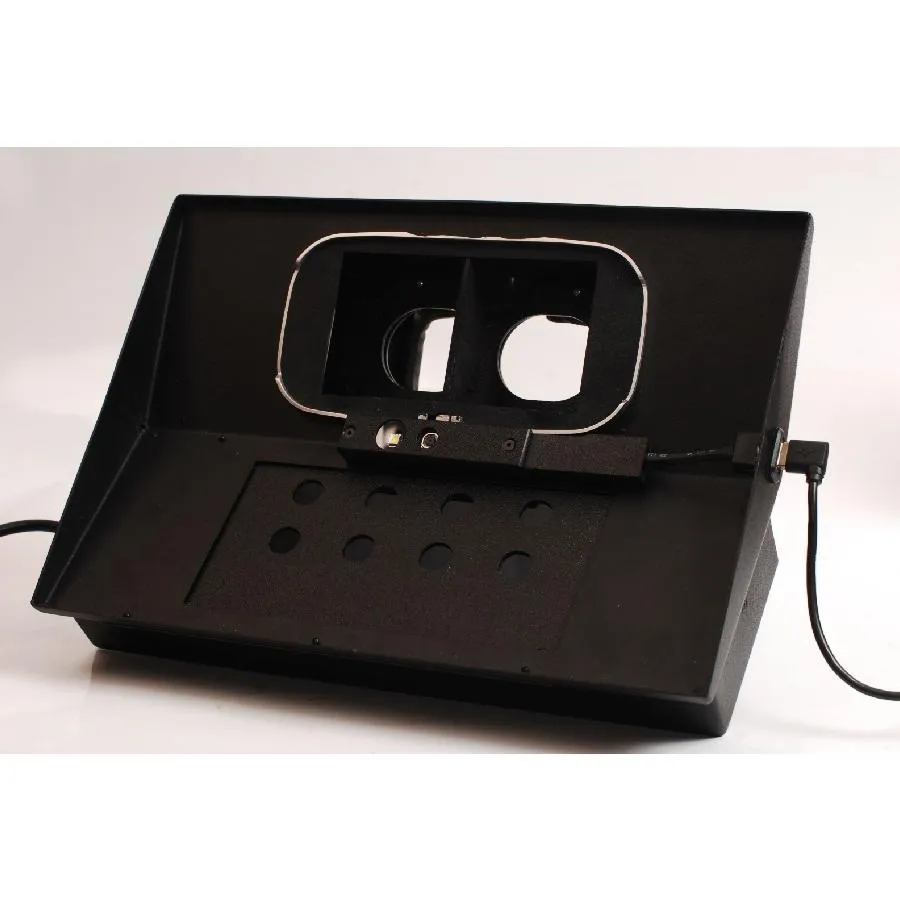

• В приборе используются мощные светодиодные осветители — рядом с би-окуляром установлен блок БФЛ-5АМ;  цифровая фотокамера высокого разрешения с автофокусом для фиксации (документирования) изображения. Эта функция позволяет работать с коротко-живущими хроматограммами, фиксируя их в виде файла  высокого разрешения. Экспозицией камеры можно управлять  с компьютера (программа входит в комплект поставки).
• Безопасность зрения лаборанта обеспечивается как используемым защитным УФ-фильтром, который установлен перед окуляром, так и гораздо более редкой необходимостью наблюдать образец визуально: его прекрасно видно на экране дисплея или компьютерного монитора.

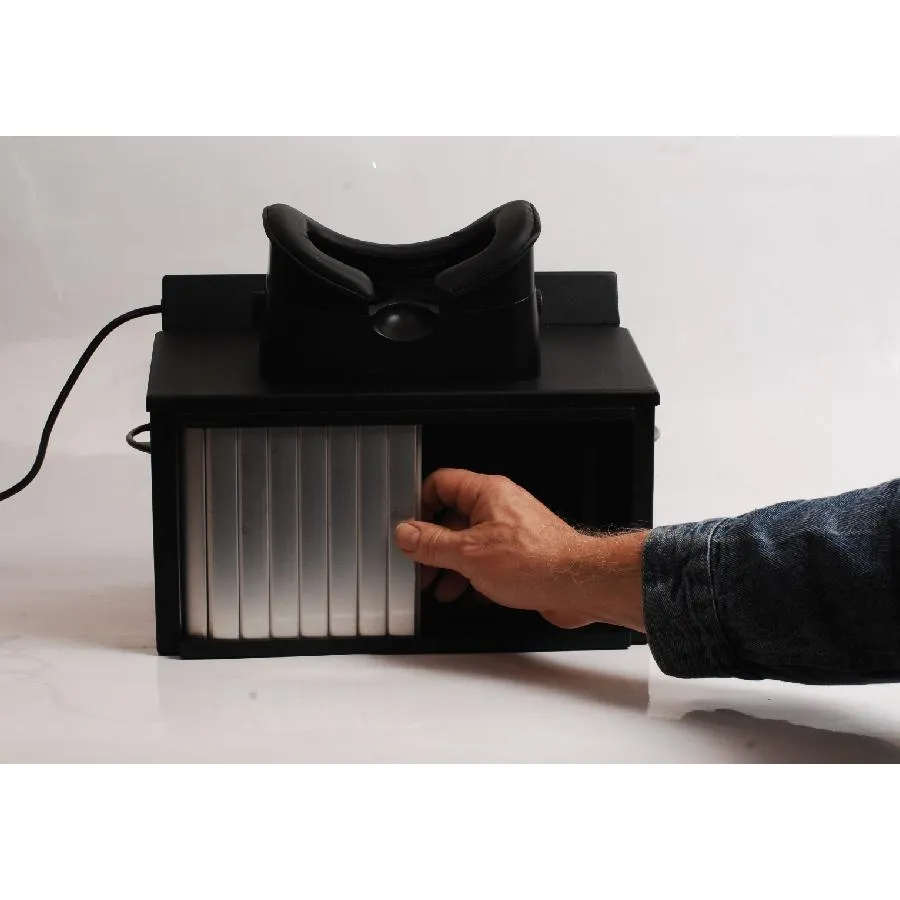

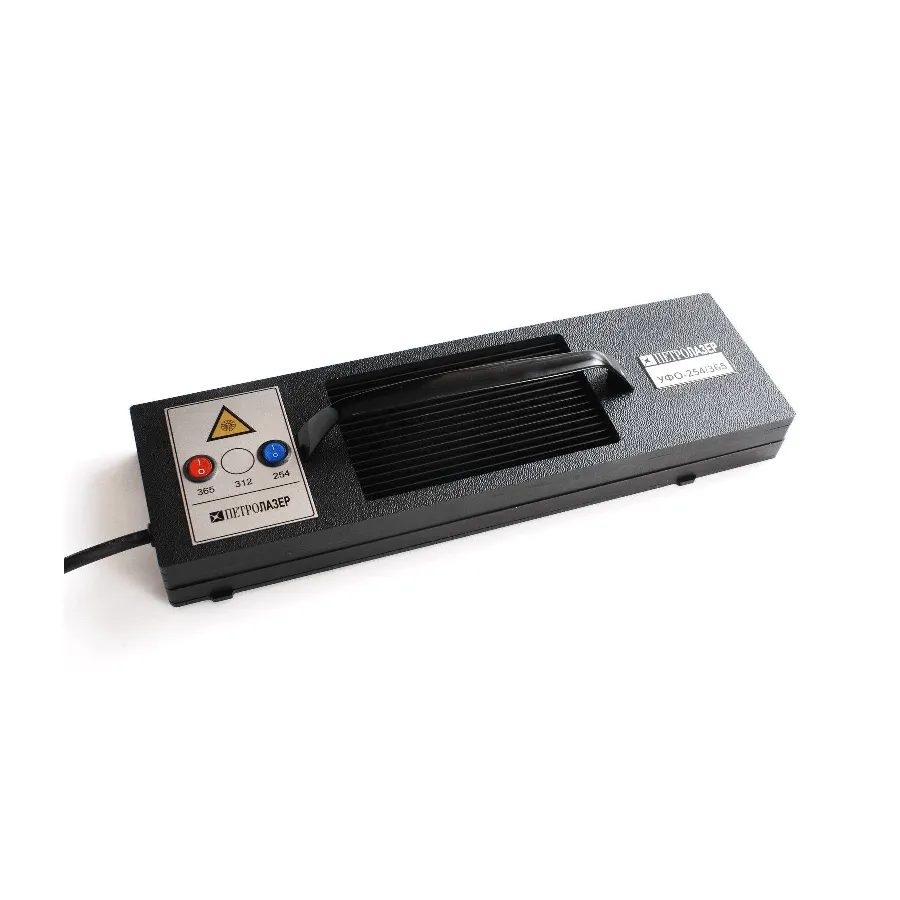

• УФ-осветитель к аналитическому кабинету снабжен специальными светоизлучающими мощными диодами  и спектрально-селективными фильтрами (увиолевое стекло). УФК-HD оснащен сдвижной шторкой закрывающей рабочую зону камеры от внешнего света. Такая конструкция и оптическая схема позволяют добиться отсутствия мешающего видимого излучения и повысить контрастность и обнаружительную способность при исследовании.
• Прибор прошел апробацию в Центральной экспертно- криминалистической лаборатории Минюста РФ, получены положительные отзывы.
• Плотность мощности (поток) УФ- облучения в камере для образцов превышает требования , предъявляемые к аналогичным прибором на основе ртутных ламп (статья Гос. Фармакопеи  ОФС. 1.2.1.2.0003.15 — тест с раствором натрия салицилово- кислого).

Технические характеристики УФК HD:

На фото — скрин с экрана компьютера. В камере — стеклянная пластина с сорбентом , визуализация хроматограммы с помощью БФЛ-5АМ, при облучении ее с длиной волны 254 нм. Изображение получено с блока документирования БФЛ 5АМ с разрешающей способностью 5 Мп. Поставляется с программой, позволяющей захватывать изображение, сохранять, обрабатывать его. Также программа позволяет измерять размеры и взаимное расстояние между объектами. Например, дистанцию от линии фронта растворителя до пятна, от линии старта , и т.д. Путем несложных вычислений, таким образом,  пользователь получает величины коэффициента удержания Rf для различных веществ.

Особенности использования УФ-кабинетов

Флуоресцентные аналитические кабинеты (УФ-кабинеты) используются для создания затемненной зоны («table-top dark room» — настольной темной комнаты) при ультрафиолетовом анализе и исследованиях различных люминесцирующих объектов, таких, как  пластины ТСХ при хроматографическом исследовании в криминалистике, битумологии, минералогии,  дефектоскопии, контроля чистоты поверхностей. Также успешно используется для просмотра капиллярных вытяжек (методика хроматографии на бумаге, фронтального элюирования). Прибор снабжен блоком документирования с автофокусным объективом, поставляется с программой обработки изображений. Чтобы купить УФК-HD, оставьте заявку на сайте.
