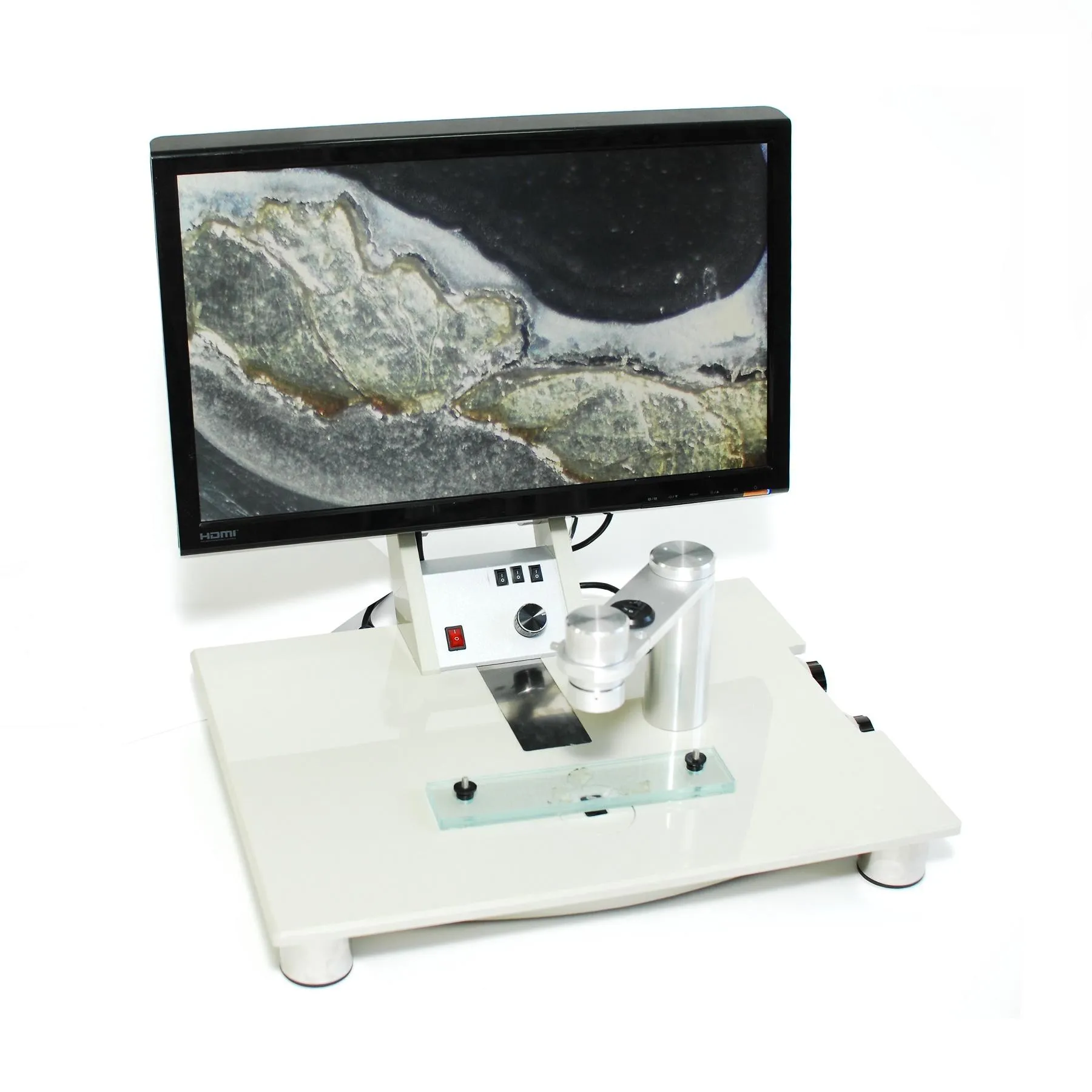

Трихинеллоскоп Стейк HD электронный

Описание

Трихинеллоскоп Стейк HD электронный используется для контроля заражения трихинеллезом продуктов убоя домашних и диких животных в условиях лабораторий санитарно-ветеринарной экспертизы, Россельхознадзора и Роспотребнадзора. Также применяется на рыбоприемных пунктах, рыбоперерабатывающих и рыбоводческих предприятиях для выявления паразитарных заболеваний рыб.

Прибор разработан с учетом всех специальных требований, предъявляемых к трихинеллоскопам для просмотра проб как компрессорным методом (между стекол компрессория), так и методом переваривания в искусственном желудочном соке (более современный и надежный групповой метод).

Важные особенности трихинеллоскопа Стейк-HD

• В данном конструктивном решении объектив находится снизу объекта, и окуляр (или регистрирующая изображение камера) позволяет смотреть не сквозь над-осадочную жидкость в кювете, а сквозь заведомо прозрачное дно кюветы. Осветитель располагается сверху, над объектом. Именно при этом на качество наблюдаемой картины, и на результат просмотра не влияет неполная прозрачность «бульона».

  То есть диагностика становится более достоверной, ведь личинки трихинелл располагаются внизу кюветы, то есть в одной плоскости благодаря их физиологии. Это более удобно для просмотра, чем при наблюдении результатов метода переваривания сверху, через «бульон», как происходит в классических трихинеллоскопах и стереомикроскопах традиционной конструкции (объектив — сверху, осветитель — снизу).

• В СТЕЙК-HD реализовано очень компактное расположение оптической системы — внутри предметного стола. Это позволило сделать стол для размещения образцов, либо кювет\компрессориев очень невысоким (верхняя его плоскость находится в 8 см от плоскости стола, что отвечает требованиям эргономики — работать на приборе удобно).
• Осветитель используется светодиодный, с широким диапазоном настроек. Кроме проходящего света от верхнего (сменного) осветителя доступны варианты косо-падающего света и отраженного освещения (источник света расположен внизу). Такая вариабельность видов освещения препаратов (образцов) существенно расширяет функциональные возможности СТЕЙК-HD.
• В качестве устройства отображения (видео монитора) используется жидкокристаллический дисплей высокого разрешения, с диагональю 22 дюйма. Прибор дает четкое, высоко — контрастное изображение исследуемого препарата благодаря цифровой камере, хорошо по ее характеристикам согласованной с дисплеем.
• Также в приборе было реализовано управление фокусировкой и зуммированием «по проводам», шаговые двигатели вращают соответствующие элементы оптики без механической связи с органами управления — энкодерами. Это современное решение позволяет лаборанту одним нажатием переключать увеличение прибора на стандартные, рекомендованные в методиках 50 крат и 80 крат.
• Максимальный коэффициент оптического увеличения — до 200Х, есть и возможность цифрового увеличения до 550 крат для наиболее детального изучения образцов, впрочем, для трихинеллоскопии это не является необходимым.
• Прибор обладает возможностью записи изображения, и его передачу по HDMI интерфейсу на компьютер, или на любую мультимедиасистему. Последнее свойство широко использовать прибор на семинарах, в учебном процессе, и для телемедицины (удаленные гистологические исследования).
• Также доступна модификация СТЕЙК-HDi, с промышленным компьютером вместо дисплея. Встроенная программа позволит пользователю работать с изображениями, измерять их геометрические характеристики без использования дополнительного внешнего компьютера.

Порядок исследования с помощью трихинеллоскопа

1. Согласно методическим указаниям по лабораторной диагностике трихинеллеза
   животных, для исследования отбираются пробы из ножек диафрагмы (на границе перехода
   мышечной ткани в сухожилие), при их отсутствии – части межреберных, шейных, жевательных, поясничных, икроножных мышц, сгибателей и разгибателей пясти, а также мышцы языка, пищевода и гортани. От туш морских млекопитающих – мышцы кончика языка и глаза.
2. Из каждой пробы мышц проверяемого животного делают срезы, вырезая изогнутыми ножницами строго вдоль мышечных волокон небольшие кусочки мяса, с овсяное зерно (5х2мм). Ножницы держат вогнутой стороной к мясу, и срез остается на их выпуклой стороне. Всего из разных участков пробы делают 24 среза, а при отрицательных результатах в 3-4 раза больше.
3. В каждый сектор гладкой поверхности матового предметного стекла компрессория (всего на предметном стекле 8 секторов) помещают срезы пробы. Когда все срезы положены на нижнее стекло компрессория, на него накладывают верхнее прозрачное покровное стекло компрессория. Сдавливают срезы в такой мере, чтобы через них легко было бы читать газетный текст. Удаляют излишки жидкости, во избежание попадания ее внутрь прибора.
4. Помещают стекла в трихинеллоскоп и фиксируют с разных сторон при помощи зажимов.
   Плотно прижимают стекла к основанию трихинеллоскопа при помощи прижимного кольца. При отсутствии компрессория возможно использование стекол толщиной 3-4 мм и шириной не более 25 мм;
5. Каждый из подготовленных образцов микроскопируют отдельно.При обнаружении в мышцах хотя бы одной личинки трихинелл все пробы мышц утилизируют, перед этим засыпают или заливают дезинфектантами (хлорная или белильная известь)! Стекла компрессория обеззараживают путем кипячения в течение 60 мин (с момента закипания).
6. Результат микроскопирования: инкапсулированная личинка трихинелл в мышцах представляет собой капсулу личинки лимоновидной или овальной формы размером 0,5-0,7 х 0,2-0,3 мм; внутри капсулы одна, реже две или три спиралевидно свернутые личинки. При бескапсульном варианте обнаруживаются только спиралевидно свернутые
   личинки.

Технические характеристики Стейк HD
