Описание

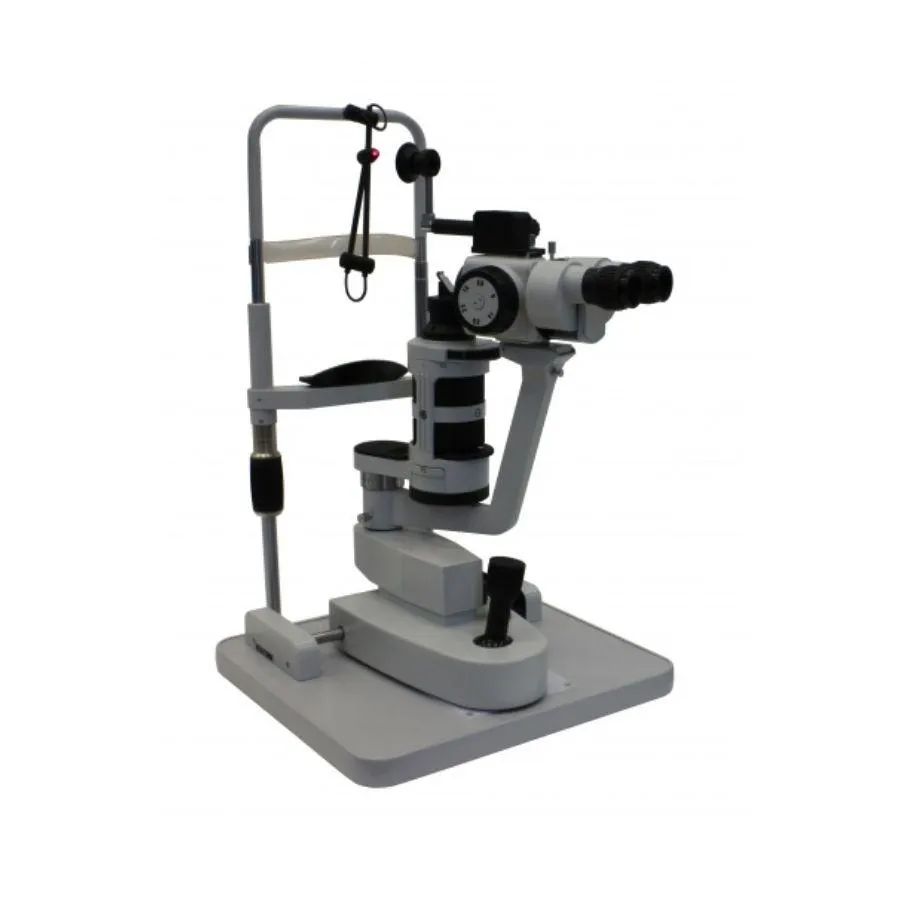

SL-P-05 Щелевая лампа предназначена для биомикроскопического исследования переднего и заднего отдела глаза.
Особенности щелевой лампы SL-P-05:
- Прибор оснащен бинокулярным стереомикроскопом с устройством для дискретной смены увеличений. Оптимальное удаление выходных зрачков окуляров обеспечивает возможность комфортного наблюдения через микроскоп даже в очках.
- Высокая рабочая надежность механики и прекрасное качество просветленной оптики, широкий диапазон регулировки яркости изображения щели, простота и эргономичность удобно расположенных элементов управления являются отличительными особенностями и ее модификаций.
- Повышенная плавность хода координатного стола, плавность подъемного механизма осветителя с микроскопом обусловлена применением прецизионных подшипников, плавность подъема лицевого установа обеспечивается индивидуальной притиркой механических деталей.
Технические характеристики модели SL-P 05:
Параметр | Значения |
---|---|
Увеличение микроскопа пятиступенчатое, крат | 5,6 | 9 | 14 | 22 | 35 |
Поле зрения, мм | 32 | 19,6 | 12,5 | 8 | 5 |
Увеличение окуляров | 12,5 |
Изменение величины изображения цели по длине дискретно, мм | 0,2; 1; 3; 5; 8; 14 |
Изменение величины изображения цели по ширине плавно, мм | 0-14 |
Межзрачковое расстояние, мм | 56-72 |
Диоптрийная регулировка окуляров, дптр | от -6 до +6 |
Величина наблюдаемого участка глзного дна, мм | 5-6 |
Повопрот щели | ±90 (от 0° до 180°) |
Осветитель щели | Галогеновый, нижнее расположение |
Освещенность, создаваемая в плоскости изображения щели, не менее, лк | 50 000 |
Перемещение подвижного основания, мм | Вперед-назад 90, вправо-влево 100, вертикально 30 |
Разрешение микроскопа от 9 до 35 | По полю от 90 лин/мм |
Регулировка яркости | Плавная, на блоке питания |
Светофильтры | Синий, пурпурный, зеленый, прозрачный |
Щелевая лампа (SL) — это оптический прибор, широко используемый в клинической офтальмологии для исследования переднего сегмента глаза и заднего отрезка глаза. Принцип работы щелевой лампы основан на использовании поляризационного света, который пропускает только вертикальные поляризации и блокирует горизонтальные. Таким образом, врач может видеть структуры глаза, которые обычно не видны невооруженным глазом.
Щелочная лампа состоит из следующих основных компонентов: источник света (обычно галогенная лампа), зеркало для направления света на глаз, линза для фокусировки света на зрачок глаза, призма для разделения света на горизонтальную и вертикальную составляющие и окуляры для наблюдения за глазом пациента.
Световой пучок, проходящий через щелевую лампу, может быть разделен на горизонтальные и вертикальные поляризации с помощью призмы. Горизонтальная поляризация, которая отражает свет от поверхности глаза, проходит через окуляры и направляется на глаз пациента с помощью зеркала. Вертикальная поляризация, которая проходит через зрачок, также проходит через окуляры, но не достигает глаза пациента. Это позволяет врачу получить четкое изображение структуры глаза и диагностировать различные заболевания.
