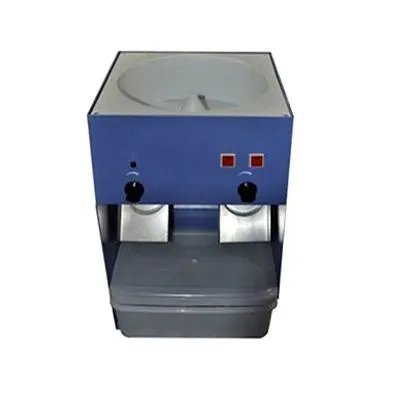

Устройство для выделения металломагнитной примеси ПВФ-М

68 235

ПВФ-М предназначено для выделения металломагнитной примеси из проб зернопродуктов (муки, крупы, зерна, комбикормов и др.). Применяется в лабораториях предприятий системы заготовок.

Для комбикормов: ГОСТ 13496.9-96

Для муки, крупы, отрубей: ГОСТ 20239-74

Описание

ПВФ-М предназначено для выделения металломагнитной примеси из проб зернопродуктов (муки, крупы, зерна, комбикормов и др.). Применяется в лабораториях предприятий системы заготовок.

Для комбикормов: ГОСТ 13496.9-96

Для муки, крупы, отрубей: ГОСТ 20239-74

Порядок работы на приборе ПВФ-М

Отобрать навеску массой 1 кг от средней пробы с точностью до 1 г. Засыпать в приемный бункер и включить питание. Под желоба для выхода испытываемого продукта установить лоток. Нажать обе кнопки (правая – включение привода мешалки, левая – включение электромагнитов). Отрегулировать поток подачи муки примерно до 250г/мин. Поворот правой и левой ручки по часовой стрелке увеличивает поток продукта, против часовой стрелки – уменьшает.

После того, как продукт просыплется, выключить мешалку (правая кнопка). На лоток сверху укладывается магнитный сепаратор в открытом виде, магнитная пластина которого предварительно застилается листом бумаги (размером примерно 250х200мм), причем лист должен занимать всю ширину проема (сепаратор шириной чуть меньше). Отключить электромагниты (левая кнопка), металломагнитная примесь, а также остатки продукта, падают на сепаратор, застеленный бумагой.

Проверить, не осталось ли продукта с металломагнитной примесью в желобках. Если есть, аккуратно смести кисточкой на сепаратор.

Приподняв бумагу с двух сторон, двигать её влево-вправо таким образом, чтобы металломагнитная примесь сосредоточилась в центре листа, затем удалить кисточкой попавший вместе с металломагнитной примесью продукт испытания.

Соединить вместе четыре угла листа бумаги, аккуратно снять бумагу с металлопримесью с сепаратора. Продукт из лотка снова насыпать в приемный бункер, предварительно повернув правую и левую ручки до конца против часовой стрелки, чтобы не допустить просыпания продукта до включения электромагнитов и повторить испытание. Примесь, полученную при первом и втором испытании смешать и определить количество металломагнитной примеси согласно ГОСТ.

Для комбикормов: ГОСТ 13496.9-96

Для муки, крупы, отрубей: ГОСТ 20239-74

Технические характеристики ПВФ М

  • Магнитная индукция: не менее 120 мТл
  • Размер магнитного сепаратора: 210мм*210мм*6мм
  • Питание: 220±22В, 50Гц
  • Скорость вращения двигателя: 50об/мин
  • Сила притяжения электромагнита: >40кг
  • Вес пробы: <1кг
  • Количество электромагнитов: 2 шт.
  • Коэффициент извлечения: > 95%
  • Размеры: 255*275*385мм
  • Вес: 12кг
