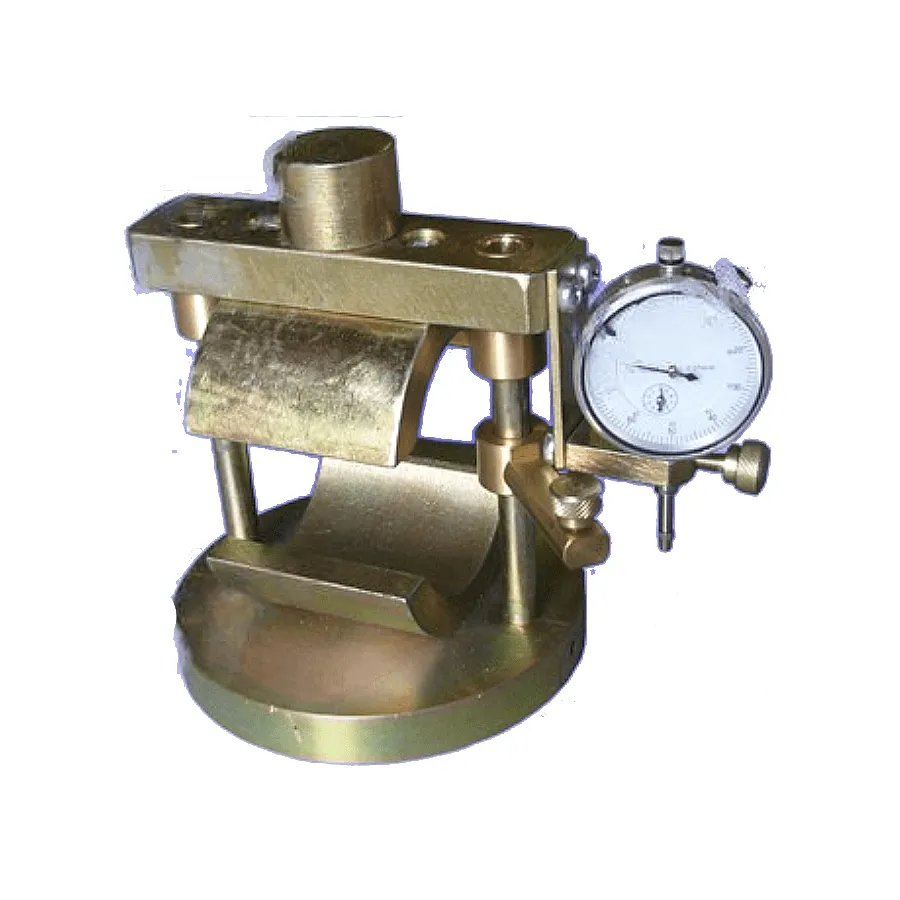

Обжимное устройство для испытания асфальтобетона по Маршаллу d101,6 (ГОСТ 58406.8) с индикатором часового типа ИЧ-10

Описание

Обжимное устройство d101.6 — это приспособление обжимное (метод Маршалла) с индикатором часового типа ИЧ-10 ГОСТ 58406.8 (на прессе по ПНСТ109-2016) для определения максимальной разрушающей нагрузки и предельной деформации образца.

Обжимное устройство применяется для определения сдвигоустойчивости асфальтобетона на стандартных цилиндрических образцах диаметром 101.6.

Особенности устройства для испытания образцов асфальтобетона d101.6

• Максимальные разрушающие нагрузки и соответствующие предельные деформации образцов определяют и при сжатии по схеме Маршалла.
• Скорость нагружения образцов следует принимать одинаковой и равной (50,0 ±1,0) мм/мин.

Обжимное устройство d101.6 для определения предельной деформации по Маршаллу: технические характеристики

Общие сведения о применении обжимных устройств для испытаний образцов асфальтобетона по принципу Маршалла

Устройства используются для испытания образцов асфальтобетона по методу Маршалла для оценки качества асфальтобетонных смесей и их устойчивости к деформациям.

Приспособление представляет собой плиту, к которой прикреплена нижняя цилиндрическая часть, а также два направляющих стержня. На направляющие стержни надеваются бронзовые втулки запрессованные в верхнюю плиту, на которой прикреплена верхняя цилиндрическая часть.

Для передачи усилия к приспособлению служит бобышка, прикрепленная к верхней плите.

Принцип действия

• Подготовка образцов. Перед испытанием изготавливаются цилиндрические образцы асфальтобетона диаметром 71,4 мм. Эти образцы могут быть получены при помощи специальной формы и уплотнены с использованием вибрационного или статического метода.
• Установка образца. Испытуемый образец помещается в обжимное устройство. Оно фиксирует его положение и подготавливает к нагрузке.
• Нагрузка. Устройство применяет заданное усилие на образец, имитируя условия, которые могут возникнуть в процессе эксплуатации дорожного покрытия. Нагрузка может быть как статической, так и динамической, в зависимости от методики испытания.
• Измерение деформации. С помощью индикатора часового типа ИЧ-10 производится измерение деформации образца при приложении нагрузки. Этот индикатор позволяет точно фиксировать изменения в высоте образца. Это важно для определения его устойчивости к сдвигу.
• Анализ результатов. По полученным данным оцениваются характеристики асфальтобетона, такие как его прочность и устойчивость к деформациям.

Испытания с использованием данного устройства помогают прогнозировать долговечность дорожных покрытий и их поведение под нагрузкой. Это важно для планирования ремонтов и обслуживания дорог.
