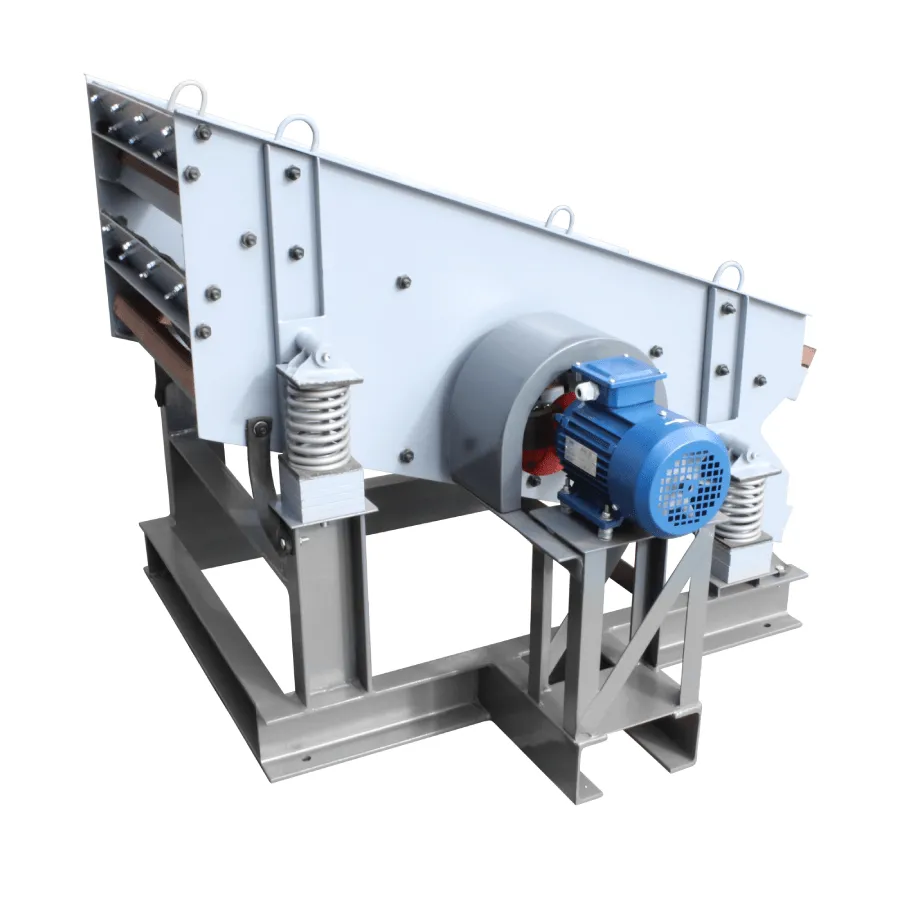

Грохот инерционный наклонный ГИЛ 052

Описание

ГИЛ 052 предназначен для рассева сыпучих материалов по заданным классам крупности в непрерывном режиме.

Грохот инерционный наклонный применяется в следующих областях: переработка различных рудных и строительных материалов, природного и техногенного сырья, продуктов горно-химической промышленности.

Устройство используется для переработки таких материалов, как:

• рудные и нерудные полезные ископаемые: песок, песчано-гравийные смеси, щебень, известняк;
• сухие строительные материалы: гипс, цемент, кварцевый песок, мел, тальк, известь, асбестоморфный кремнезем, вермикулит, полимерные добавки;
• материалы промышленных отходов (металлургические шлаки, древесина);
• абразивные материалы;
• пищевые и фармацевтические продукты;
• огнеупорные материалы.

ГИЛ-052 соответствует ТУ 3132-010-11114244-2006 «Грохоты инерционные»

Грохот инерционный наклонный ГИЛ 052 обладает характерными особенностями:

• широкий диапазон динамических параметров по амплитуде и частоте колебаний позволяет подобрать оптимальный режим процесса грохочения. Это обеспечивает его высокую эффективность;
• комплектация просеивающими поверхностями любых типов: резиновыми, полиуретановыми ситами, металлической сеткой или колосниковыми решетками;
• возможность крепления металлических сеток с помощью натяжных устройств продольного или поперечного натяжения;
• вибровозбудитель блочного типа с виброустойчивыми подшипниками с повышенным сроком службы;
• изготовление грохота по индивидуальным требованиям и под необходимые установочные размеры заказчика.

Грохот инерционный наклонный ГИЛ 052 имеет следующие технические характеристики:

*Масса грохота указана без сит.
**Габаритные размеры грохота указаны при угле наклона 20⁰ и касаются определенного типоразмера. Возможны изменения в размерах исходя из конкретных требований заказчика и условий эксплуатации оборудования.

Комплект поставки:

• грохот в сборе;
• руководство по эксплуатации;
• паспорт.

Требования к фундаменту: Особых требований к фундаменту не предъявляется.

Возможна дополнительная комплектация стойкой и электровибрационным питателем ПЭ-1. Возможна комплексная поставка установки грохот — питатель и обвязка.

Применение грохотов: общие сведения

Грохоты инерционные наклонные имеют круговые или эллиптические траектории колебаний. Они предназначены для переработки руд и нерудных строительных материалов, природного и техногенного сырья.

Грохоты позволяют разделять не только обычные, но и трудногрохотимые материалы с высокой эффективностью. Это достигается, прежде всего, благодаря наличию в грохотах вибровозбудителя блочного типа, обеспечивающего повышенную частоту колебаний. В вибровозбудителях есть возможность регулирования амплитуды колебаний в диапазоне от 1,0 до 4,5 мм и установки частоты колебаний в диапазоне от 16 до 24 Гц. Такой широкий диапазон динамических параметров позволяет подобрать оптимальный режим процесса грохочения. В грохотах используется безболтовое крепление резиновых и полиуретановых сит, металлические сетки крепятся при помощи натяжного устройства.

ПРИНЦИП РАБОТЫ

Сначала под действием вращающихся неуравновешенных масс короб совершает круговые колебания с заданной частотой и амплитудой. Далее исходный материал под действием вибрации равномерно распределяется по поверхности сита. Затем транспортируется по ситу вдоль короба, разделяясь на подрешетный и надрешетный продукты.
