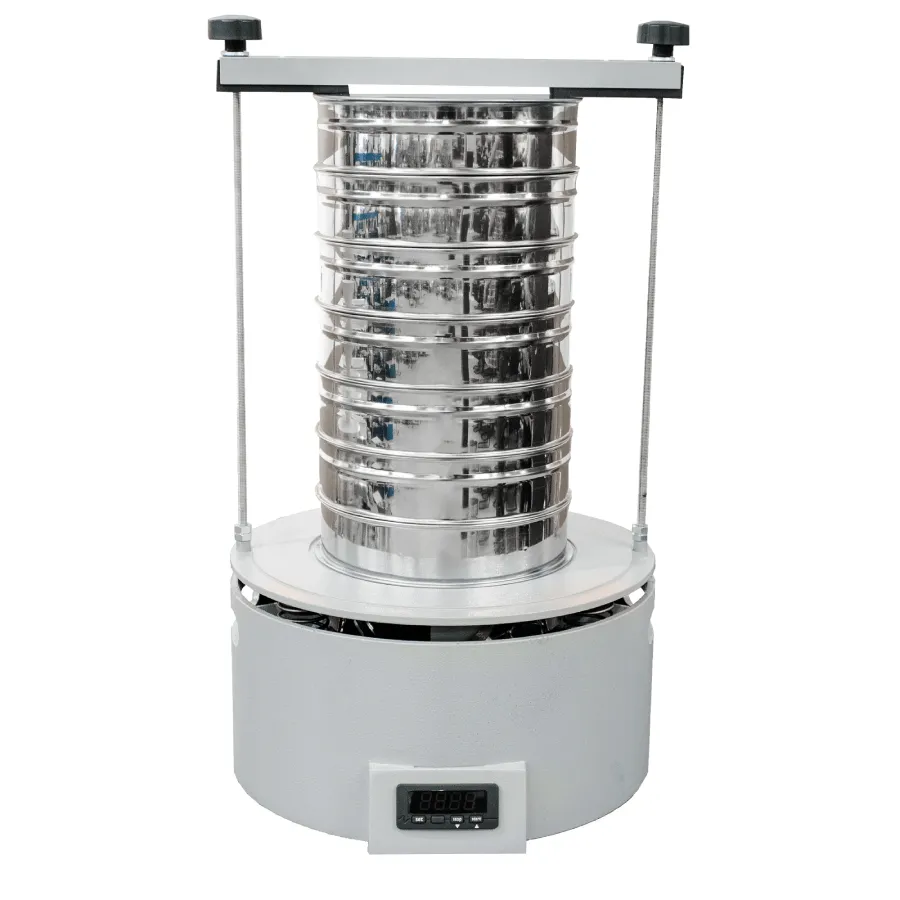

Анализатор ситовой АСВ-200

Описание

АСВ-200 предназначен для сухого рассева сыпучих материалов на ряд классов по крупности. Это стандартное лабораторное устройство для определения  гранулометрических характеристик сыпучих материалов.  Поставляется с таймером для установки времени работы прибора.

Анализатор ситовой применяется, в первую очередь, для определения ситовой характеристики (гранулометрического состава) мелко дробленых или сухих измельченных проб рудных и нерудных полезных ископаемых, продуктов их обогащения, а также сухих грунтов, сыпучих химических веществ и тонких гранул различных твердых материалов.

Реже ситовой анализатор используется в ходе лабораторных технологических экспериментов для подготовки проб с различной крупностью частиц сырья. АСВ-200 — это прибор периодического действия.

Анализатор ситовой АСВ-200 обладает характерными особенностями:

• число получаемых продуктов рассева на одну единицу больше числа сит в наборе;
• потребное время рассева устанавливается экспериментально, исходя их времени достижения стабильного результата рассева;
• при рассеве материалов малой прочности (мягких руд и хрупких химических веществ) необходимо учитывать возможность истирания материала в процессе рассева.

Устройство может применяться в следующих областях: горная, металлургическая, золотодобывающая, химическая и фармацевтическая промышленность, рециклинг твердых отходов, порошковая металлургия, промышленность строительных материалов.

Анализатор ситовой АСВ 200 имеет следующие технические характеристики:

* В сборе с 6 ситами

ПРИНЦИП РАБОТЫ

Ситовой анализатор представляет из себя платформу с вибрационным приводом. Платформа осуществляет орбитальные в горизонтальной плоскости колебания с амплитудой от долей миллиметра до первых миллиметров. Сначала на платформе крепится набор сит с металлическими обечайками. Размер отверстий сит и их форму (прямоугольную или круглую) определяет заказчик. Для некоторых типов исследований крупность ячеек сит определяется государственным стандартом (отраслевыми регламентами). Под нижним ситом устанавливается поддон с обечайкой такого же диаметра, что и сита.

Подлежащий рассеву материал засыпается в верхнее сито. В свою очередь, комплект сит с поддоном и крышкой закрепляется на плите вибропривода при помощи устройства крепления. После включения вибропривода его плита вместе с комплектом сит совершает возвратно-поступательные винтовые колебания. При этом материал перемещается по просеивающей поверхности сит от центра к периферии по спирали. Частицы материала размером менее величины отверстий в просеивающей поверхности сита просыпаются через нее и выпадают на расположенное ниже сито, где цикл повторяется.

В результате рассеиваемый материал распределяется между ситами и поддоном в количествах, зависящих от его фракционного состава.

Комплект поставки: анализатор ситовой вибрационный в комплекте с ситами.

Дополнительное оборудование:

• лабораторные сита,
• крышки,
• поддоны.

Быстроизнашивающиеся детали: сита.
