Описание

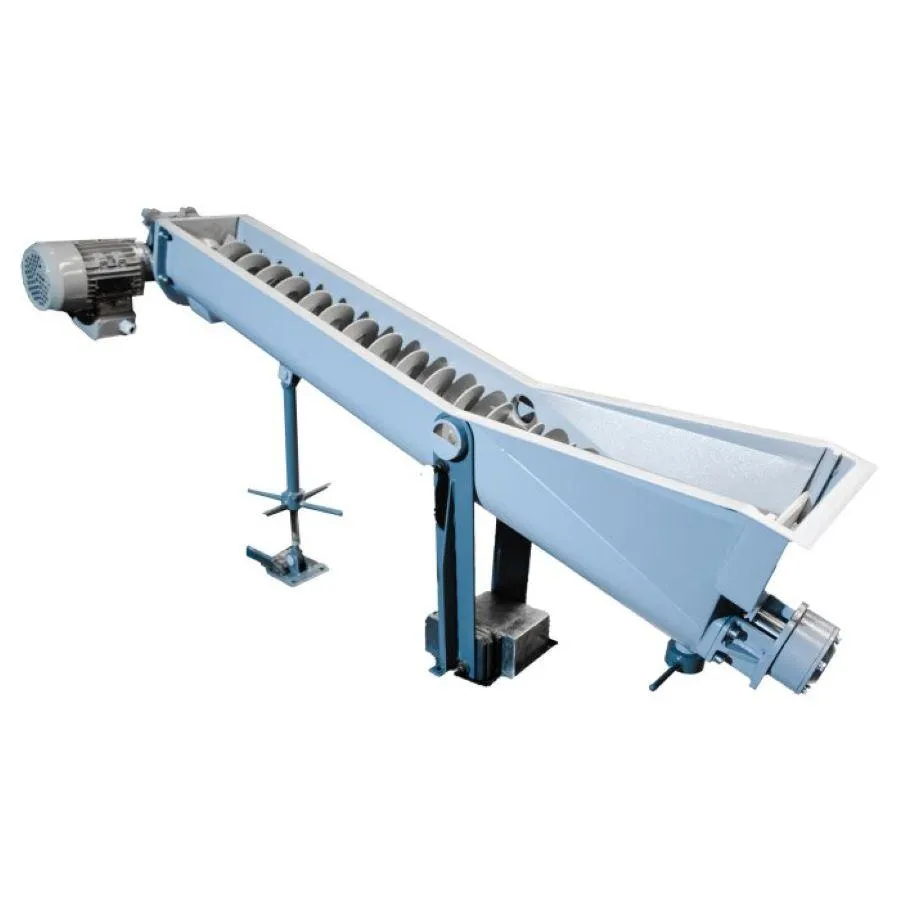

71КР предназначен для разделения в водной среде (гидроклассификации) материалов по крупности и плотности в непрерывном режиме.
К достоинствам спирального классификатора относится простота конструкции, низкий расход электроэнергии и возможность использования его в замкнутых циклах измельчения без применения насосов. Прибор успешно применяют в составе укрупненных лабораторных установок непрерывного действия и на опытных обогатительных фабриках.
Климатическое исполнение классификатора УХЛ-4 по ГОСТ 15150. Конструкция спирального классификатора отвечает требованиям безопасности ГОСТ 12.2.003-91.
Классификатор спиральный 71КР обладает характерными особенностями:
- установленный срок службы классификатора не менее 2-х лет;
- средний ресурс классификатора до капитального ремонта не менее 40000 часов;
- средняя наработка на отказ 2000 часов;
- установленная безотказная наработка не менее 600 часов.
Устройство может применяться в следующих областях: горная, металлургическая, золотодобывающая, химическая и фармацевтическая промышленность. Классификатор, в основном, используют для разделения рудных пульп.
Классификатор спиральный 71 КР имеет следующие технические характеристики:
Техническая характеристика | 71КР |
Производительность, кг/ч, не менее(по сливу) | 200 |
Производительность, кг/ч, не менее(по пескам) | 300 |
Диаметр спирали, мм | 100 |
Длина корыта, мм | 1200 |
Шаг спирали, мм | 80 |
Угол наклона корыта, градус, в пределах | 10 — 30 |
Мощность привода, кВт, не более | 0,25 |
Габаритные размеры, мм | |
Длина | 1470-1540 |
Ширина | 308 |
Высота | 540-890 |
Масса, кг | 52,2 |
Классификатор спиральный (КС) — один из видов оборудования для разделения зернистых материалов по крупности в воде. Работа спирального классификатора основана на разнице в скорости свободного падения частиц твердого материала в водной среде. Предназначен для разделения измельченных материалов на две фракции преимущественно в диапазоне крупности 0,05-3,0 мм. Иногда спиральные классификаторы используют для отмывки руды от примесей глинистых материалов. При этом максимальная крупность питания может достигать 10-15 мм.
Конструктивно классификатор состоит из зоны осаждения твердого материала с регулируемым порогом для слива тонкой фракции и наклонного корыта с одним или двумя шнеками (спиралями), которые транспортируют крупную фракцию к зоне разгрузки. Корыто классификатора представляет собой сварную конструкцию и имеет форму полуцилиндра с вертикальными бортами. КС могут работать как в открытом цикле, так и в замкнутом цикле. Работа прибора может осуществляться в сочетании с шаровой мельницей мокрого измельчения.
Комплект поставки: классификатор в сборе, преобразователь частоты тока.
