Изолятор положительного давления с принудительным удалением и фильтрацией воздуха

Базовый изолятор (перчаточный бокс) положительного давления с принудительным удалением и фильтрацией воздуха из рабочей камеры. Поддерживаемое положительное давление в камере не менее 30-50 Па. Без рециркуляции. 2 перчаточных порта.



Заказать
Артикул 2R-H.004-12 Категория Аналоги ,

Описание

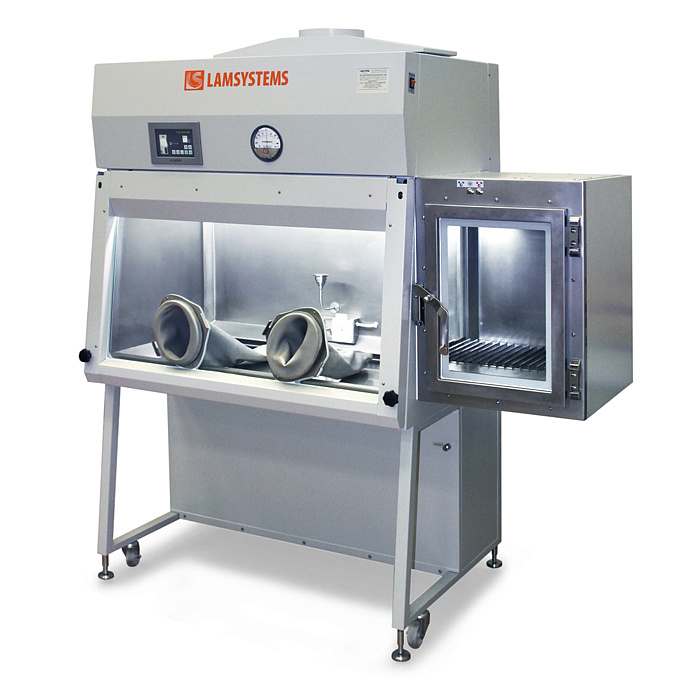

Изолятор положительного давления с принудительным удалением и фильтрацией воздуха из рабочей камеры —  герметичная конструкция, оборудованная передаточным шлюзом и перчаточными портами для манипуляций в рабочей камере. Данный тип оборудования обеспечивает максимальную изоляцию рабочей зоны от внешней среды, обеспечивая высокий уровень безопасности рабочего процесса и персонала.



Данная модель изолятора — на 2 перчаточных порта — может изготавливаться как с передаточным шлюзом, так и без него.



Изолятор (перчаточный бокс) представляет собой вентилируемую камеру с рабочим окном, через которое оператор может проводить манипуляции внутри бокса. Рабочая камера физически изолирована от оператора и окружающей среды (работа осуществляется через стекло, к которому жестко закреплены специальные (камерные) перчатки). Внутри рабочей камеры во время работы бокса постоянно поддерживается повышенное давление по отношению к окружающей среде в пределах ≈ 30-50 Па.

 Стандартное исполнение модели

Корпус изолятора

  • наружные панели корпуса и детали ФВМ металлические, покрыты порошковой эмалью;
  • для перемещения бокса предусмотрены транспортировочные пластиковые колеса, для стационарной установки бокса на место эксплуатации предусмотрены винтовые металлические опоры

Внутренние детали рабочей камеры

  • столешница из нержавеющей стали с вытяжными отверстиями;
  • боковые и задняя стенки рабочей камеры выполнены из нержавеющей стали;
  • съёмный блок розеток с внешним выключателем питания;
  • лампа УФ – облучения на задней стенке рабочей камеры;
  •  пробоотборник для подключения счетчика частиц, жестко закрепленный на задней стенке рабочей камеры;
  • внутренний (рабочий) объём камеры герметично изолирован от окружающей среды;
  • освещение рабочей камеры – светодиодное.

Фронтальное окно

  • во фронтальное окно установлено безопасное стекло «триплекс»;
  • створка фронтального окна снабжена механизмом подъема с газовыми амортизаторами, в закрытом положении окно фиксируется винтами, с обеспечением герметичного стыка по всему периметру створки;
  • фронтальное окно оснащено двумя овальными перчаточными портами, в которых установлены камерные перчатки, на перчаточных портах предусмотрены зацепления с направляющими для установки автономного модуля проверки целостности перчаток;
  • камерные перчатки бутиловые в комплекте с уплотнительными силиконовыми кольцами.

Система очистки поступающего и удаляемого воздуха

  • очистка воздуха, поступающего в рабочую камеру двухступенчатая (G4-Н14);
  • очистка воздуха, удаляемого из бокса одноступенчатая (Н14).

Система вентиляции

  • 1 нагнетающий вентилятор;
  • 2 вытяжных вентилятора.

Элементы системы управления

  • система электроавтоматики микропроцессорная;
  • пульт управления с сенсорным экраном;
  • датчики параметров воздушных потоков :  контроль скорости (расхода) воздуха, поступающего в рабочую камеру.
  • дифференциальный манометр для контроля повышения давления в рабочей камере бокса;
  • индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
  • индивидуальный предохранитель на блок розеток, установленный в рабочей камере);
  • встроенный кабель питания.

Вытяжной зонт для подключения к системе вытяжной вентиляции

  • установлен сверху бокса;
  • в верхней части зонта имеется фланец диаметром 250 мм;
  • в конструкции зонта предусмотрен компенсационный зазор, благодаря которому исключается влияние работы системы вытяжной вентиляции на работу бокса.

Элементы для проверки НЕРА-фильтров

  • штуцер в приточном ФВМ для оценки концентрации аэрозоля перед приточным НЕРА-фильтром;
  • штуцер в вытяжном ФВМ для оценки концентрации аэрозоля перед выпускным НЕРА-фильтром;
  • штуцер в воздуховоде для отбора проб воздуха при проверке интегральной целостности выпускного НЕРА-фильтра.

Передаточный шлюз

  • наружные панели корпуса шлюза металлические, покрыты порошковой эмалью;
  • внутренняя камера из нержавеющей стали, герметичная;
  • расположение дверей – угловое – наружная дверь спереди изолятора, внутренняя дверь встроена в боковое окно рабочей камеры;
  • двери шлюза снабжены запорной рукояткой из нержавеющей стали;
  • двери шлюза снабжены системой электро-механической блокировки запорных рукоятей для предотвращения одновременного открытия обеих дверей;
  • две лампы УФ-облучения: одна сверху и одна снизу;
  • светодиодное освещение шлюза;
  • в окна дверей шлюза установлены закаленные стекла;
  • выдвижная перфорированная столешница из нержавеющей стали для облегчения загрузки предметов в рабочую камеру и обработки УФ-облучением донной части контейнера с материалом;
  • пульт управления шлюзом – кнопочный с индикацией состояния замков и дверей шлюза.



Рабочие характеристики изолятора

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017:
— по частицам размером больше или равным 0,5 мкм 5 ИСО
— по частицам размером больше или равным 5,0 мкм ИСО М (20; ≥ 5 мкм); LSAPC
Класс установленных НЕРА-фильтров по ГОСТ Р ЕН 1822-1-2010 H14
Класс предварительного фильтра по ГОСТ Р ЕН 779-2014 G4
Постоянно поддерживаемое положительное давление в рабочей камере, Па, не менее 30-50
Класс герметичности 2
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее 2000
Степень рециркуляции Без рециркуляции

Технические характеристики изолятора

Максимальные габаритные размеры бокса* /ШхГхВ/, мм 1735х905х2175
Размеры рабочей камеры (ШхГхВ), мм 1140х640х705
Мощность, потребляемая боксом (без учета нагрузки на встроенный блок розеток), Вт, не более 750
Допускаемая нагрузка на встроенный блок розеток, Вт, не более 1000
Суммарная максимально допустимая нагрузка на встроенный блок розеток, Вт, не более 1750
Масса бокса (нетто), кг, не более 360
Параметры электропитания бокса:
— напряжение, В~ 230±10%
— частота, Гц 50±1

* Размеры указаны без учета выступающих частей.

Применение Изолятора положительного давления с принудительным удалением и фильтрацией воздуха

Изолятор положительного давления применяется при оснащении отдельных рабочих мест в фармацевтической промышленности и других учреждениях с высокими требованиями к обеспечению и поддержанию чистоты воздуха в рабочей зоне.

Отрасли

  • Фармацевтика

Тип защиты

  • Защита оператора, продукта и окружающей среды
  • Защита оператора и окружающей среды
  • Защита оператора
  • Защита продукта

Виды работ

  • Изоляция неопасного продукта
  • Работа в стерильной воздушной среде
  • Работа в беспыльной воздушной среде
  • Отбор проб фармацевтических субстанций





Отличительные особенности изоляторов (перчаточных боксов) LAMSYSTEMS

  • Управление осуществляется с помощью о экрана – собственной разработки компании. Сенсорный экран позволяет работать в перчатках и осуществлять влажную обработку дезинфицирующими средствами (в т.ч. перекисью водорода).
  • В рабочем режиме на экране отображается схема внутреннего устройства изолятора с визуализацией движения воздушных потоков и сервисная информация.
  • Помимо экрана, показания рабочего давления в рабочей камере индицируются с помощью дифференциального манометра на передней панели корпуса.
  • В случае нарушений рабочего режима автоматически срабатывает визуально-звуковая сигнализация, и на экран выводятся предупреждающие надписи.
  • Подъемное фронтальное окно для загрузки оборудования оснащено двумя овальными эргономичными перчаточными портами. Материал стекла — триплекс.
  • Наружные панели корпуса металлические, покрыты порошковой эмалью.
  • Внутренняя рабочая камера бокса и шлюза изготовлена из нержавеющей стали марки AISI 304 толщиной 1,5 мм с высокими антикоррозийными свойствами, стойкой к механическому и химическому воздействию.
  • Камерные перчатки с силиконовыми уплотнительными кольцами непроницаемы для воды, газов и пара, могут использоваться в широком температурном диапазоне, устойчивы к растворителям, концентрированным кислотам.
  • В рабочей зоне находится пробоотборник для подключения счетчика частиц, жестко закрепленный на задней стенке рабочей камеры.
  • Герметичный передаточный шлюз может быть линейным и угловым. Окна в дверях – закаленное стекло.
  • Для удобства дезинфекционной обработки в шлюзе установлены 2 лампы УФ-облучения.
  • Выкатная перфорированная столешница для облегчения загрузки предметов в рабочую камеру и обработки УФ-облучением донной части контейнера с материалом в каждом шлюзе.
  • Передаточный шлюз оснащен системой электромеханической блокировки дверей во избежание их одновременного открывания и, как следствие, разгерметизации рабочей камеры.
  • Рабочая камера приспособлена к очистке и дезинфекции: имеет скругленные углы, лампу УФ-облучения и съемный блок розеток с внешним выключателем питания. Специальный режим уборки позволяет осуществлять обработку рабочих поверхностей при включенных вентиляторах.
