Изолятор положительного давления без принудительного удаления и фильтрации воздуха
Изолятор (перчаточный бокс) положительного давления без принудительного удаления и фильтрации воздуха из рабочей камеры. Поддерживаемое положительное давление в камере не менее 30-50 Па. 100% рециркуляция воздуха из помещения установки бокса. 2 перчаточных порта.

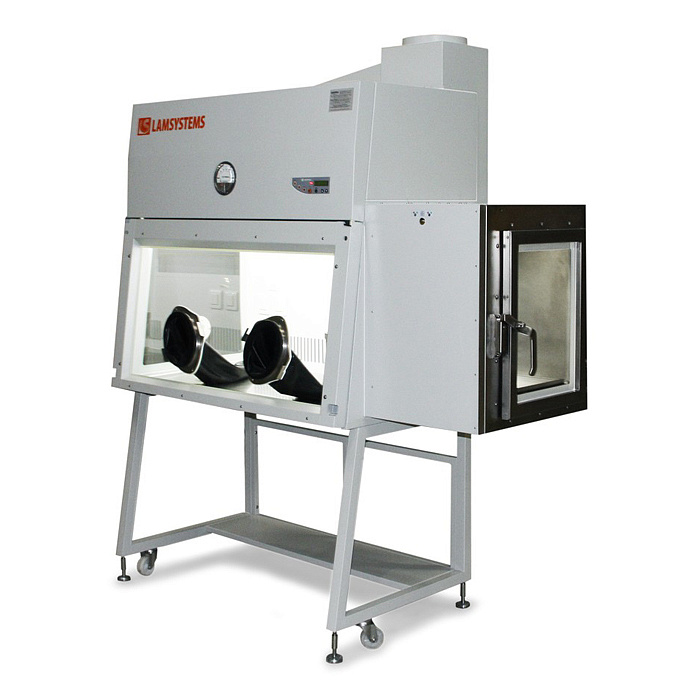

Изолятор положительного давления без принудительного удаления и фильтрации воздуха из рабочей камеры — герметичная конструкция, оборудованная передаточным шлюзом и двумя перчаточными портами для манипуляций в рабочей камере. Данный тип оборудования обеспечивает максимальную изоляцию рабочей зоны от внешней среды, обеспечивая высокий уровень безопасности рабочего процесса и персонала.
Изолятор (перчаточный бокс) представляет собой вентилируемую камеру с рабочим окном, через которое оператор может проводить манипуляции внутри бокса. Рабочая камера физически изолирована от оператора и окружающей среды (работа осуществляется через стекло, к которому жестко закреплены специальные (камерные) перчатки). Внутри рабочей камеры во время работы бокса постоянно поддерживается повышенное давление по отношению к окружающей среде в пределах ≈ 30-50 Па.
Прибор предназначен для:
физического отделения продукта и производственного процесса от оператора и окружающей среды;
защиты продукта и производственного процесса внутри рабочей камеры от внешних и перекрестных загрязнений в высокочистой асептической воздушной среде при избыточном давлении по отношению к окружающему помещению;
работы с веществами, не представляющими угрозы здоровью оператора.
наружные панели корпуса и детали подставки металлические, покрыты порошковой эмалью;
нижняя часть оборудована полкой для ног, для перемещения бокса предусмотрены транспортировочные пластиковые колеса, для стационарной установки бокса на место эксплуатации предусмотрены винтовые металлические опоры.
во фронтальное окно установлено безопасное стекло «триплекс»;
створка фронтального окна снабжена механизмом подъема с газовыми амортизаторами, в закрытом положении окно фиксируется винтами, с обеспечением герметичного стыка по всему периметру створки;
фронтальное окно оснащено двумя овальными перчаточными портами, в которых установлены камерные перчатки, на перчаточных портах предусмотрены зацепления с направляющими для установки автономного модуля проверки целостности перчаток;
камерные перчатки бутиловые в комплекте с уплотнительными силиконовыми кольцами.
очистка воздуха, поступающего в рабочую камеру, двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой.
наружные панели корпуса шлюза металлические, покрыты порошковой эмалью;
внутренняя камера из нержавеющей стали, герметичная;
расположение дверей – угловое – наружная дверь спереди изолятора, внутренняя дверь встроена в боковое окно рабочей камеры;
двери шлюза снабжены запорной рукояткой из нержавеющей стали;
в окна дверей шлюза установлены закаленные стекла;
выдвижная столешница из нержавеющей стали для облегчения загрузки предметов в рабочую камеру.
Рабочие характеристики изолятора
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) по частицам размером больше или равным 0,5 мкм в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017
— по частицам размером больше или равным 0,5 мкм
5 ИСО
— по частицам размером больше или равным 5,0 мкм
ИСО М (20; ≥ 5 мкм); LSAPC
Фильтрация воздуха, поступающего в рабочую камеру
двухступенчатая (G4, Н14)
Постоянно поддерживаемое положительное давление в рабочей камере, Па, не менее
30-50
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее
1500
Принцип работы системы вентиляции бокса
100% рециркуляция воздуха из помещения установки бокса
Технические характеристики изолятора

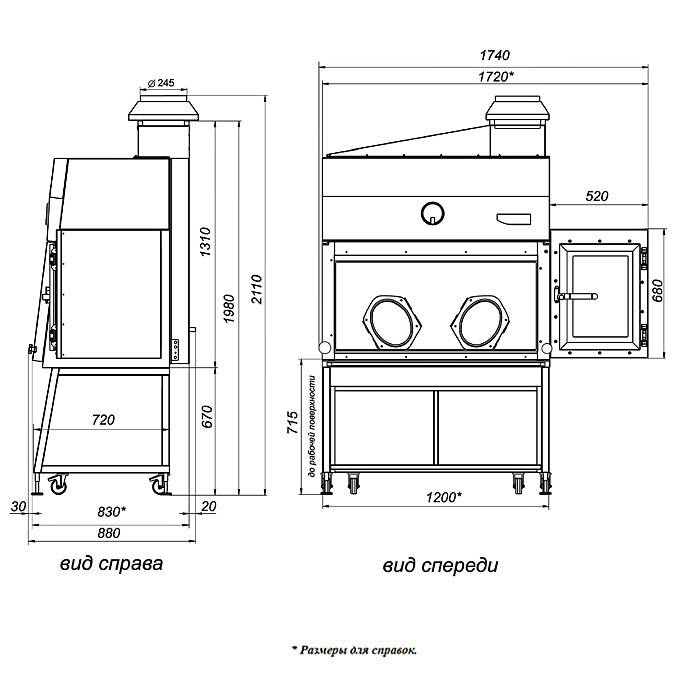

Максимальные габаритные размеры бокса /ШхГхВ/*, мм
1740х880х1980
Размеры рабочей камеры (ШхГхВ), мм
1150х585х670
Мощность, потребляемая боксом (без учета нагрузки на встроенный блок розеток), Вт, не более
400
Максимальная потребляемая мощность с учетом нагрузки на встроенный блок розеток, не более, Вт
1400
Масса бокса (нетто), кг, не более
320
Параметры электропитания бокса:
— напряжение, В~
230±10%
— частота, Гц
50±1
* размеры указаны с учетом выступающих частей.
Применение Изолятора положительного давления без принудительного удаления и фильтрации воздуха
Изолятор положительного давления используется при оснащении отдельных рабочих мест в фармацевтической и электронной промышленности и других учреждений с высокими требованиями к обеспечению и поддержанию чистоты воздуха в рабочей зоне.
Отрасли
Фармацевтика
Тип защиты
Защита продукта
Виды работ
Изоляция неопасного продукта
Работа в стерильной воздушной среде
Работа в беспыльной воздушной среде
Отбор проб фармацевтических субстанций
Отличительные особенности изоляторов (перчаточных боксов) LAMSYSTEMS
Управление осуществляется с помощью о экрана – собственной разработки компании. Сенсорный экран позволяет работать в перчатках и осуществлять влажную обработку дезинфицирующими средствами (в т.ч. перекисью водорода).

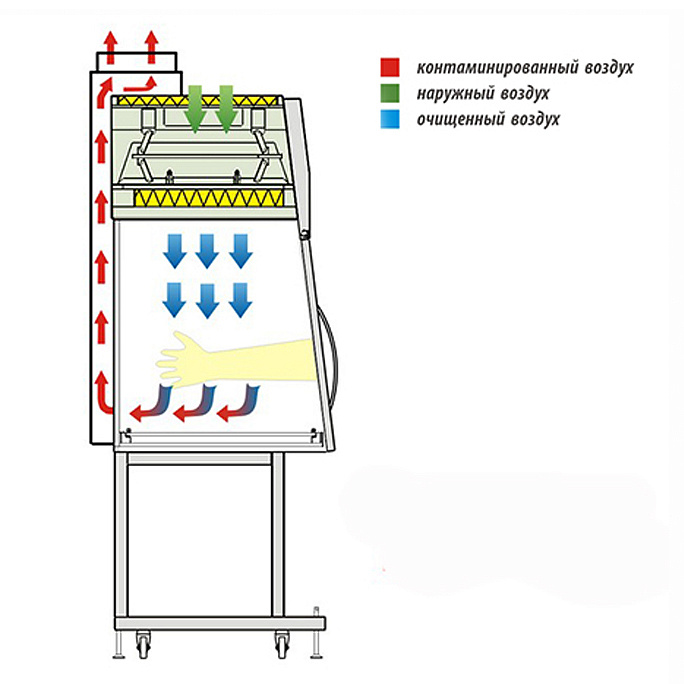

В рабочем режиме на экране отображается схема внутреннего устройства изолятора с визуализацией движения воздушных потоков и сервисная информация.
Помимо экрана, показания рабочего давления в рабочей камере индицируются с помощью дифференциального манометра на передней панели корпуса.
В случае нарушений рабочего режима автоматически срабатывает визуально-звуковая сигнализация, и на экран выводятся предупреждающие надписи.
Подъемное фронтальное окно для загрузки оборудования оснащено двумя овальными эргономичными перчаточными портами. Материал стекла — триплекс.
Наружные панели корпуса металлические, покрыты порошковой эмалью.
Внутренняя рабочая камера бокса и шлюза изготовлена из нержавеющей стали марки AISI 304 толщиной 1,5 мм с высокими антикоррозийными свойствами, стойкой к механическому и химическому воздействию.
Камерные перчатки с силиконовыми уплотнительными кольцами непроницаемы для воды, газов и пара, могут использоваться в широком температурном диапазоне, устойчивы к растворителям, концентрированным кислотам.
В рабочей зоне находится пробоотборник для подключения счетчика частиц, жестко закрепленный на задней стенке рабочей камеры.
Герметичный передаточный шлюз может быть линейным и угловым. Окна в дверях – закаленное стекло.
Для удобства дезинфекционной обработки в шлюзе установлены 2 лампы УФ-облучения.
Выкатная перфорированная столешница для облегчения загрузки предметов в рабочую камеру и обработки УФ-облучением донной части контейнера с материалом в каждом шлюзе.
Передаточный шлюз оснащен системой электромеханической блокировки дверей во избежание их одновременного открывания и, как следствие, разгерметизации рабочей камеры.
Рабочая камера приспособлена к очистке и дезинфекции: имеет скругленные углы, лампу УФ-облучения и съемный блок розеток с внешним выключателем питания. Специальный режим уборки позволяет осуществлять обработку рабочих поверхностей при включенных вентиляторах.
