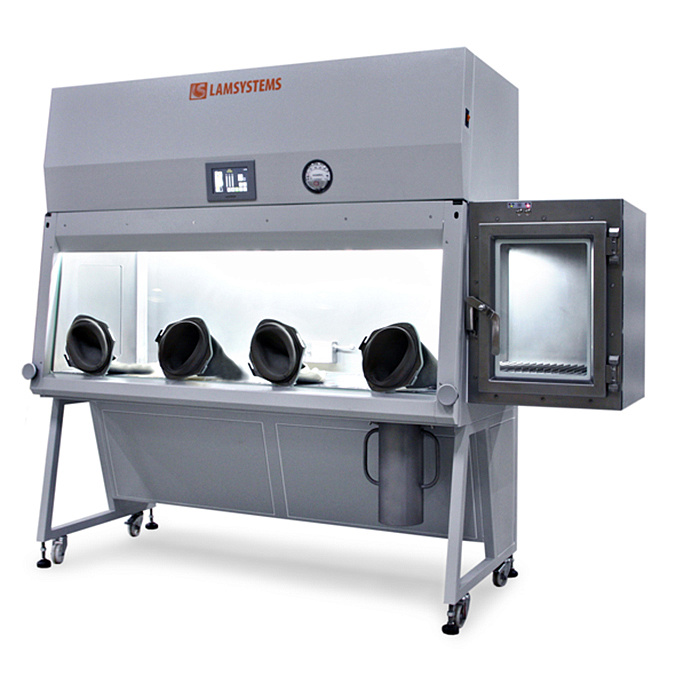

Изолятор отрицательного давления на 4 перчаточных порта.

Описание

Изолятор отрицательного давления на 4 перчаточных порта — герметичная конструкция, оборудованная передаточным шлюзом и перчаточными портами для манипуляций в рабочей камере. Данный тип оборудования обеспечивает максимальную изоляцию рабочей зоны от внешней среды, обеспечивая высокий уровень безопасности рабочего процесса и персонала. Модель имеет встроенный сбросовый контейнер.

Изолятор (перчаточный бокс) представляет собой вентилируемую камеру с рабочим окном, через которое оператор может проводить манипуляции внутри бокса. Рабочая камера физически изолирована от оператора и окружающей среды (работа осуществляется через стекло, к которому жестко закреплены специальные (камерные) перчатки).

Внутри рабочей камеры во время работы бокса постоянно поддерживается пониженное давление по отношению к окружающей среде в пределах ≈ 80 Па. При необходимости изолятор может быть подключен к активной вытяжной системе с помощью вытяжного зонта из комплекта поставки бокса.

Стандартное исполнение модели

Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) по частицам размером больше или равным 0,5 мкм в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017	5 ИСО
Класс установленных НЕРА-фильтров по ГОСТ Р ЕН 1822-1-2010	H14
Класс предварительного фильтра по ГОСТ Р ЕН 779-2014	G4
Средняя скорость нисходящего воздушного потока в рабочей камере, м/с	0,45±20%

Технические характеристики изолятора

Габаритные размеры бокса (ШхГхВ), мм	2340х860х2120
Размеры рабочей камеры (ШхГхВ), мм	1740х645х650

Применение Изолятора отрицательного давления

Бокс предназначен для физического отделения производственного процесса от оператора, а также изоляции внутренней среды от наружной таким образом, чтобы перенос потенциальных загрязнений из одной среды в другую был сведен до минимума.

Отрасли

Научно-исследовательская деятельность в области микробиологии
Фармацевтика

Тип защиты

Защита оператора, продукта и окружающей среды
Защита оператора и окружающей среды
Защита окружающей среды
Защита продукта

Виды работ

Изоляция опасного продукта
Изоляция неопасного продукта
Работа в беспыльной воздушной среде
Работа в стерильной воздушной среде
Отбор проб фармацевтических субстанций

Отличительные особенности изоляторов (перчаточных боксов) LAMSYSTEMS

Управление осуществляется с помощью о экрана – собственной разработки компании. Сенсорный экран позволяет работать в перчатках и осуществлять влажную обработку дезинфицирующими средствами (в т.ч. перекисью водорода).

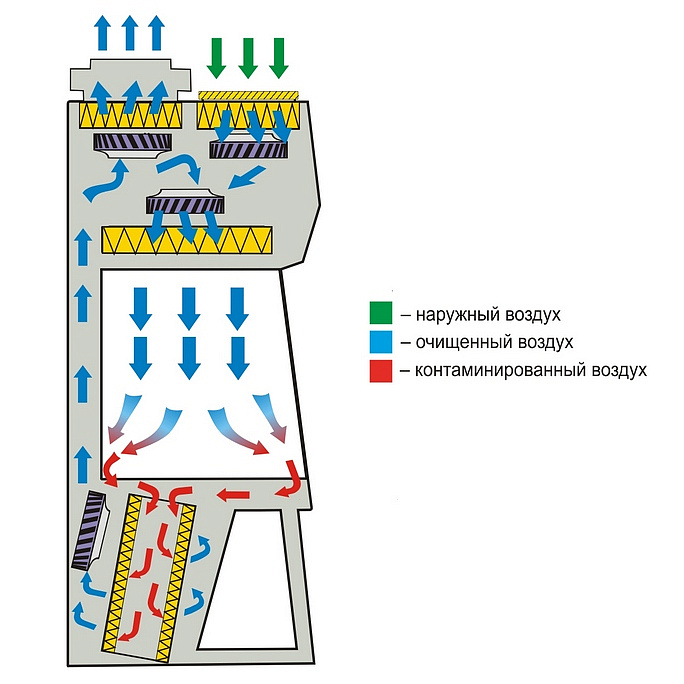

В рабочем режиме на экране отображается схема внутреннего устройства изолятора с визуализацией движения воздушных потоков и сервисная информация.
Помимо экрана, показания рабочего давления в рабочей камере индицируются с помощью дифференциального манометра на передней панели корпуса.
В случае нарушений рабочего режима автоматически срабатывает визуально-звуковая сигнализация, и на экран выводятся предупреждающие надписи.
Подъемное фронтальное окно для загрузки оборудования оснащено двумя овальными эргономичными перчаточными портами. Материал стекла — триплекс.
Наружные панели корпуса металлические, покрыты порошковой эмалью.
Внутренняя рабочая камера бокса и шлюза изготовлена из нержавеющей стали марки AISI 304 толщиной 1,5 мм с высокими антикоррозийными свойствами, стойкой к механическому и химическому воздействию.
Камерные перчатки с силиконовыми уплотнительными кольцами непроницаемы для воды, газов и пара, могут использоваться в широком температурном диапазоне, устойчивы к растворителям, концентрированным кислотам.
В рабочей зоне находится пробоотборник для подключения счетчика частиц, жестко закрепленный на задней стенке рабочей камеры.
Герметичный передаточный шлюз может быть линейным и угловым. Окна в дверях – закаленное стекло.
Для удобства дезинфекционной обработки в шлюзе установлены 2 лампы УФ-облучения.
Выкатная перфорированная столешница для облегчения загрузки предметов в рабочую камеру и обработки УФ-облучением донной части контейнера с материалом в каждом шлюзе.
Передаточный шлюз оснащен системой электромеханической блокировки дверей во избежание их одновременного открывания и, как следствие, разгерметизации рабочей камеры.
Рабочая камера приспособлена к очистке и дезинфекции: имеет скругленные углы, лампу УФ-облучения и съемный блок розеток с внешним выключателем питания. Специальный режим уборки позволяет осуществлять обработку рабочих поверхностей при включенных вентиляторах.
