Описание

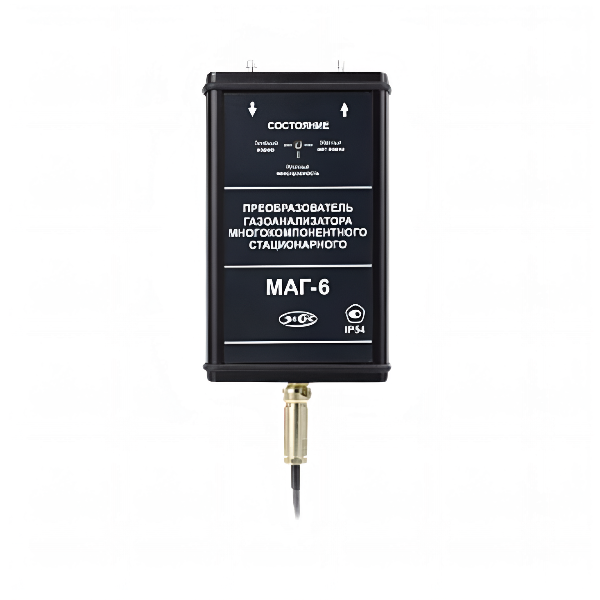

Выносной преобразователь для газоанализатора серии МАГ-6-Д (О2) используется для измерения концентрации кислорода в газовых средах. Используется в комплекте с измерительными блоками МАГ-6С-х-(В) или МАГ-6Т-х-(В).
Принцип работы
В основе работы — электрохимический датчик, который определяет объёмную долю кислорода в анализируемом газе. Интервал опроса сенсора — около одной секунды.
Особенности модели:
- компактный и прочный корпус, приспособлен для размещения вне основного блока газоанализатора, что удобно для дистанционного мониторинга;
- кабельный разъём для связи между преобразователем и основным блоком анализатора на расстоянии;
- фильтры и защита от загрязнений;
- высокая точность измерения, что делает его подходящим для промышленных процессов и систем контроля качества;
- преобразователь может измерять концентрации О2 в диапазоне от 0 до 25% объемных, но в зависимости от конфигурации диапазон может варьироваться;
Технические характеристики преобразователя МАГ-6-Д (О2)
| Тип питания |
6-24V |
| Программное обеспечение |
Windows |
| Время прогрева газоанализатора, мин |
5 |
| Интерфейс |
RS-485 |
| Рекомендуемый расход анализируемого газа, л/мин |
0,1-0,5 |
| Рабочая температура |
от -20 до +40 |
| Время непрерывной работы |
не менее 8 часов |
| Напряжение питания, В |
от 4 до 6 |
| Потребляемая прибором мощность, Вт |
не более 1 |
| Масса прибора, кг |
не более 0,4 |
| Габаритные размеры прибора, мм |
130x90x35 |
| Средний срок службы |
5 лет |
Порядок работы
- Подключение — преобразователь подключается к прибору через разъём, связь с измерительным блоком ведётся по интерфейсу RS-485.
- Измерение — преобразователь с помощью принудительной подачи или встроенного побудителя расхода (при комплектовании микрокомпрессором) производит непрерывный забор газа. Интервал опроса сенсоров — около одной секунды.
- Регистрация результатов измерений — данные, полученные от преобразователя, записываются в энергонезависимую память блока с определённым периодом. Настройка периода, считывание и просмотр данных осуществляются с помощью программного обеспечения.
- Настройка порогов — в режиме «Настройка» можно задать и записать в энергонезависимую память прибора требуемые при эксплуатации параметры (пороговые значения, звуковая сигнализация и др.).
Обслуживание
- Протирание — в процессе эксплуатации преобразователь протирается сухой ветошью, при сильных загрязнениях — ветошью, смоченной в спиртовом растворе.
- Профилактическое (сервисное) обслуживание — рекомендуется ежегодно проводить сервисное обслуживание прибора на заводе-изготовителе.
- Поверка — приборы подлежат поверке, межповерочный интервал — 1 год. Методика поверки прилагается в комплекте с газоанализатором.
