Кейс: Мельница шаровая лабораторная МШЛ-1С для ФГБОУ ВО ПГУ

melnitsa-dlya-pgu

КРАТКОЕ ОПИСАНИЕ ПРОЕКТА

В компанию КОЛБА обратился Пензенский государственный университет — флагман образовательного рынка региона.

Крупный научный центр, имеющий региональное, всероссийское и даже международное значение.

Информационные и биомедицинские технологии, комплексная безопасность, федеральные и региональные аспекты формирования российской нации — выбор приоритетных направлений исследований определяется потребностями государства в развитии перспективных направлений науки.

ЗАДАЧИ

Заказчику необходимо было подобрать оборудование для размола проб исходя из задачи:

  • В барабане должно быть 30% продукта, 30% мелющих тел из общего объема
  • Прибор должен быть компактным для удобного размещения в лаборатории
  • Доставка оборудования в оговоренный срок.

РЕШЕНИЕ И РЕЗУЛЬТАТ

Подобрали и поставили для заказчика шаровую лабораторную мельницу МШЛ-1С, с барабаном и мелющими шарами.

В комплект поставки входит:

  1. Лабораторная шаровая мельница (приводная часть).
  2. Блок управления с частотным регулятором.
  3. Пульт управления с программируемым частотным регулятором оборотов с функцией плавного пуска и торможения, размольными барабанами и мелющими телами.
  4. Барабан и мелющие тела выбранные из рассчета, что в барабане должно быть 30% продукта, 30% мелющих тел из общего объема.
  5. Паспорт на лабораторную мельницу совмещенный с инструкцией по эксплуатации.
  6. Паспорт на электродвигатель.
  7. Паспорт на частотный преобразователь.
  8. Сертификат соответствия.
  9. Протокол испытаний
  10. Упаковка, обеспечивающая сохранность при транспортировке.

Поставка оборудования была произведена точно в оговоренный срок.

Преимущества выбранного оборудования:

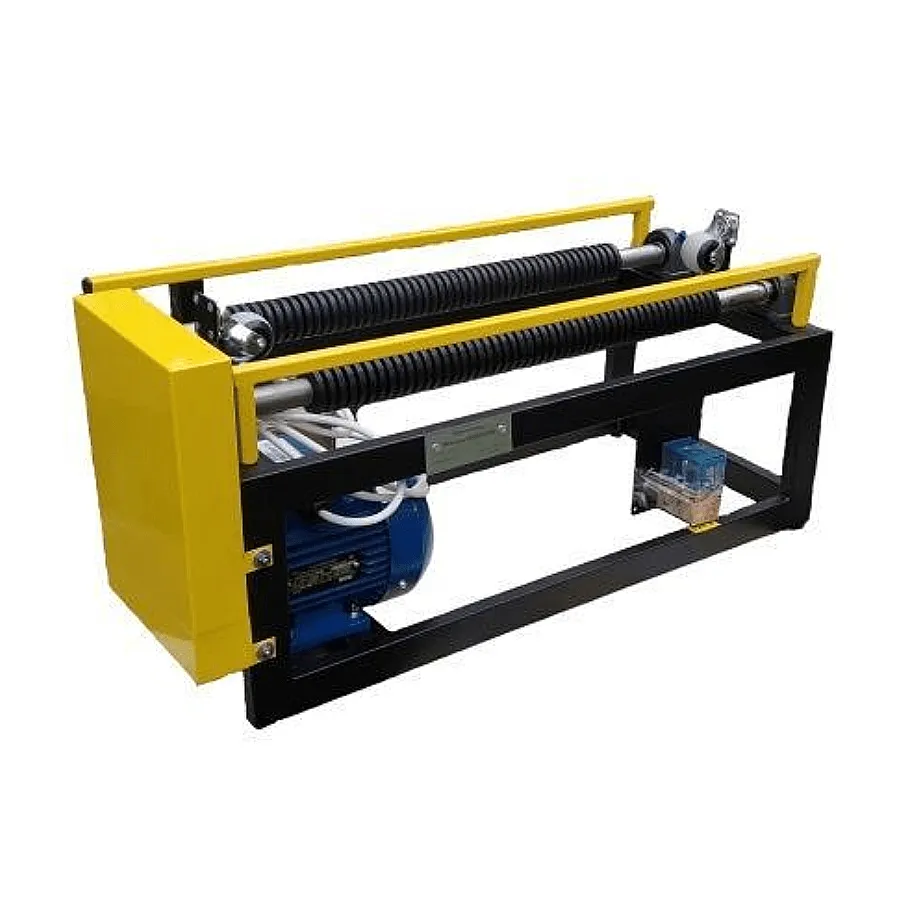

МШЛ-1С — это настольная лабораторная шаровая мельница, которая применяется для тонкого мокрого или сухого помола проб материала с помощью мелющих тел. Используется также для модели процесса помола в промышленной шаровой мельнице.

Преимущества мельницы МШЛ-1С:

  • Габариты и вес прибора подобраны таким образом, что его удобно размещать на столе или подобном сооружении.
  • Модель МШЛ-1С отличается от своего аналога МШЛ-1П и от остальной линейки лабораторных мельниц МШЛ компактным размером и удобством установки в условиях ограниченного пространства.
  • На приводную установку лабораторной мельницы можно установить, при необходимости, 2 барабана по 2л или 1 объемом до 12 литров.
  • Привод комплектуется пультом управления с программируемым частотным регулятором оборотов с функцией плавного пуска и торможения.
mshl-1s

Устройство МШЛ-1С:

Лабораторная настольная шаровая мельница МШЛ-1С представляет собой комплекс из трех основных модулей:

  • Приводная часть (силовая рама).
  • Пульт управления.
  • Съемный размольный барабан, который заполняется мелющими телами (шарами) и измельчаемым материалом.

Конструкция привода

  • Рама. Изготовлена из металлического профиля с порошковым покрытием. В нижней части установлены регулируемые опоры с уровнями для точной горизонтальной установки агрегата.
  • Двигатель и передача. Электродвигатель, закрепленный на раме, передает вращение на ведущий вал посредством клиноременной передачи.
  • Рабочие органы. Привод оснащен двумя обрезиненными валами на подшипниковых узлах.
    — Ведущий вал соединен с двигателем и приводит во вращение барабан.
    — Опорный вал свободно вращается; расстояние между валами регулируется для установки барабанов разного диаметра.

Система управления

  • Стандартный пульт управления размещен на верхней части корпуса.
  • Для взрывозащищенного исполнения пульт выполнен выносным на гибком кабеле для монтажа на безопасном расстоянии.
  • Пульт программируемый, оснащен частотным преобразователем для плавного регулирования скорости, а также функциями плавного пуска и торможения.

Процесс помола

Измельчение происходит в барабане за счет ударно-истирающего воздействия мелющих шаров на материал при вращении. В зависимости от скорости вращения реализуются различные режимы движения шаров:

  • «Каскадный» режим. Шары перекатываются по стенкам барабана, оказывая преимущественно истирающее воздействие на материал.
  • «Водопадный» (ниспадающий) режим. Шары отрываются от стенки и падают, нанося по материалу в основном ударные нагрузки.
  • Смешанный режим. Достигается при скорости вращения около 75% от критической и сочетает оба вида воздействия.

Важно! При достижении критической скорости центробежная сила прижимает шары и материал к стенкам барабана, и процесс измельчения полностью прекращается.
